Khối ống thủy lực bằng nhôm 6061 | Tấm kết nối mạch dầu đa kênh khí nén

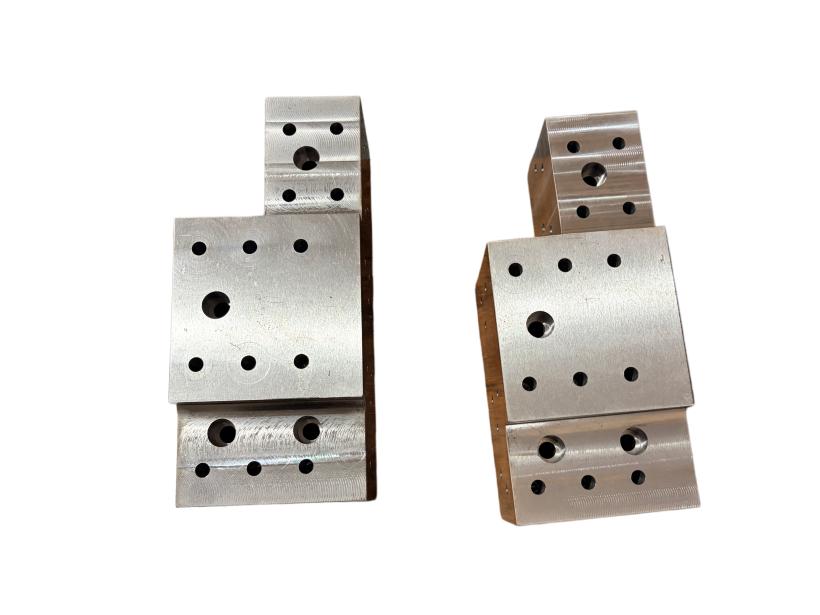

Khối manifold này được gia công CNC từ phôi nhôm 6061 nguyên khối. Nhiều đường dầu xuyên suốt và lỗ lắp ren được bố trí trên nhiều bề mặt tạo thành các kênh dầu độc lập liên thông nhau. Dùng để lắp van điện từ, xi lanh và khớp nối ống, tích hợp các đường ống rời rạc thành một khối nhỏ gọn. Được ứng dụng rộng rãi trong mạch khí nén tự động hóa và các mô-đun điều khiển thủy lực nhỏ. Kết cấu nhôm nguyên khối đảm bảo không rò rỉ chất lỏng với trọng lượng nhẹ.

Thông số kỹ thuật chính

Ngành ứng dụng:Hệ thống điều khiển khí nén tự động hóa tùy chỉnh, cụm đảo van thủy lực, mạch khí nén tích hợp xi lanh đồ gá, cụm thủy lực thiết bị kiểm tra

Quy trình gia công:Cắt phôi nhôm 6061 → Phay CNC định hình 4 mặt → Khoan lỗ sâu đường dầu → Tarô → Mài ba via lỗ → Anode hóa bạc và hàn kín

Tiêu chuẩn dung sai:Sai lệch vị trí lỗ ≤0.03mm, độ đồng trục lỗ ≤0.02mm, độ phẳng ≤0.04mm/m. Lỗ không ba via đảm bảo kín khít.

Vật liệu:Hợp kim nhôm 6061-T6, nhẹ, chống gỉ, độ kín khí ổn định

Thiết bị sản xuất:Trung tâm gia công đứng, máy khoan lỗ sâu, trung tâm tarô, dây chuyền anode hóa

Xử lý sau tùy chọn:Anode hóa tự nhiên, anode hóa cứng, mài ba via cạnh, vát mép lỗ

Thời gian giao hàng:Mẫu 3~4 ngày làm việc, đơn hàng số lượng lớn 6~10 ngày làm việc

Ưu điểm

✅ Nhôm nguyên khối không có khe ghép, ngăn rò rỉ dầu và khí dưới áp suất trung bình

✅ Bố trí lỗ nhiều lớp tích hợp nhiều kênh dầu độc lập, đơn giản hóa đáng kể hệ thống ống bên ngoài

✅ Nhôm 6061 nhẹ giúp giảm tổng trọng lượng cụm van và chống oxy hóa

✅ Các lỗ được mài sạch ba via đảm bảo kín khít hoàn hảo với gioăng cao su

✅ Lỗ lắp trên nhiều mặt phù hợp van, xi lanh và đầu nối nhanh, cho phép lắp đặt nhỏ gọn

Khối manifold nhôm nguyên khối tích hợp nhiều kênh dẫn; thiết kế nhỏ gọn chống rò rỉ cho mô-đun khí nén & thủy lực.

#AluminumManifoldBlock #HydraulicValveBlock #PneumaticCircuitPlate #6061AluminumCNCPart #ValveIslandBase

Lời mời hợp tác

Chúng tôi nhận gia công tất cả các loại khối manifold thủy lực, khối mạch khí nén và đế tích hợp, bao gồm khoan lỗ chéo sâu và gia công ren, xử lý anode hóa. Các nhà sản xuất thiết bị tự động hóa và linh kiện khí nén hãy gửi bản vẽ để được báo giá miễn phí và thử mẫu.
