Cách Loại Bỏ Rung Động, Độ Lệch và Trôi Dung Sai trong Tiện CNC: Hướng Dẫn Gia Công Chính Xác Toàn Diện

Trong tiện CNC, không có gì phá hủy độ bóng bề mặt, tuổi thọ dao cụ hay độ chính xác kích thước nhanh hơn là rung động (chatter), biến dạng dao (tool deflection) và sai lệch dung sai. Những vấn đề này trở nên đặc biệt thách thức khi gia công các chi tiết dài, mảnh, thành mỏng hoặc yêu cầu độ chính xác cao—đúng loại dự án mà sự nhất quán trong sản xuất là quan trọng nhất.

Tại MAXTECH CNC, nơi chuyên về dịch vụ tiện CNC chính xác dung sai chặtdịch vụ tiện CNC chính xácdành cho các chi tiết có độ phức tạp cao, việc kiểm soát các yếu tố mất ổn định này là ưu tiên hàng ngày. Trong hướng dẫn này, chúng tôi phân tích nguyên nhân thực sự của rung động và sai số kích thước liên quan đến tiện, đồng thời chia sẻ các chiến lược gia công thực tế giúp đảm bảo chất lượng đạt tiêu chuẩn sản xuất hàng loạt và có độ lặp lại cao.

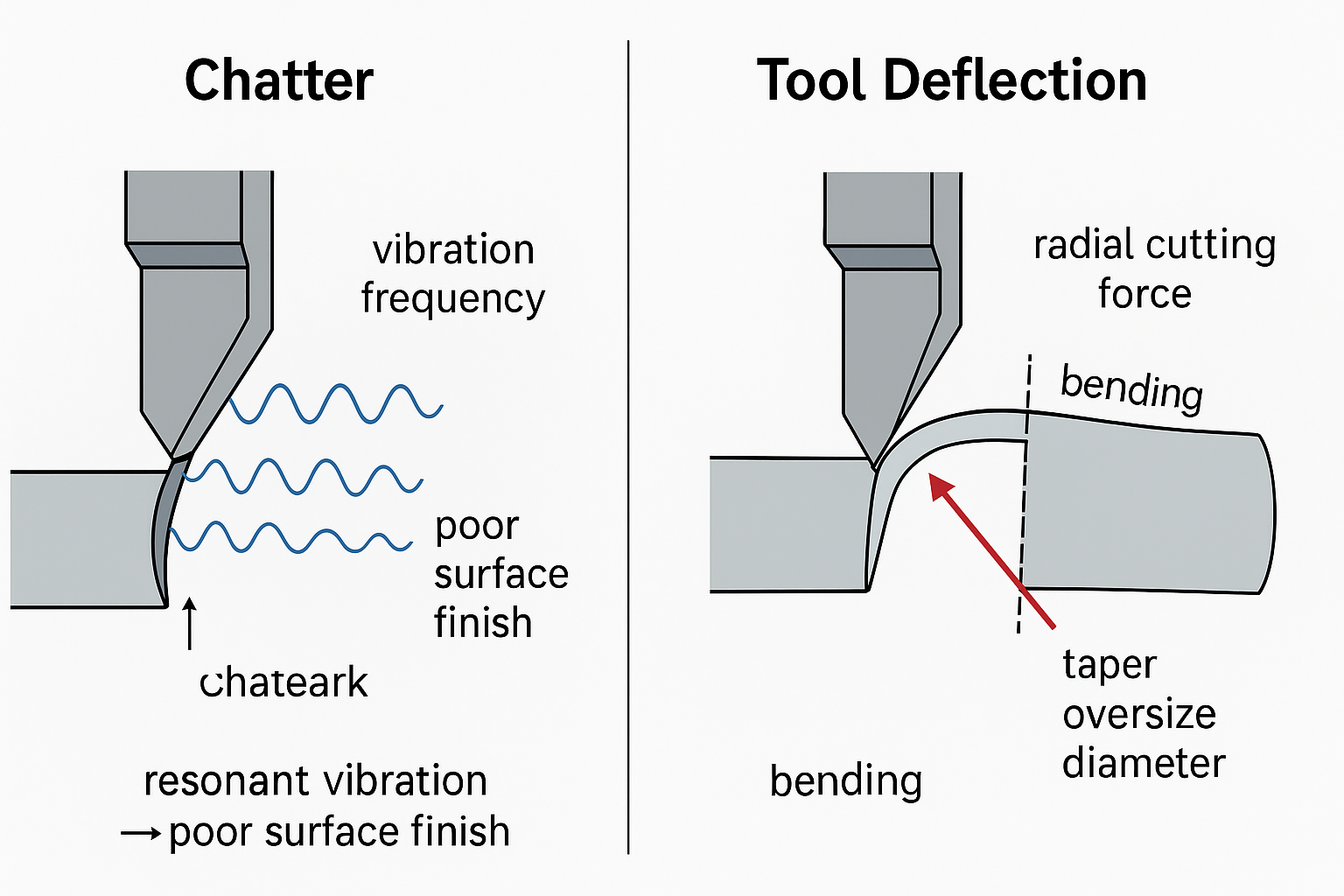

Tìm hiểu nguyên nhân gốc rễ của rung động và biến dạng dao

Rung động và biến dạng dao thường được gộp chung, nhưng chúng bắt nguồn từ các cơ chế cơ học khác nhau—và đòi hỏi các biện pháp khắc phục khác nhau.

Rung động (Chatter - Mất ổn định do rung)

Rung động xảy ra khi dao cắt, đồ gá kẹp hoặc phôi rung ở tần số cộng hưởng.
Các nguyên nhân phổ biến bao gồm:

• Độ cứng vững của hệ thống gá đặt không đủ

• Phần nhô ra của thanh phôi hoặc thanh doa quá dài

• Thông số cắt không đúng (tốc độ quay, bước tiến, chiều sâu cắt)

• Dao cắt mòn hoặc không phù hợp

• Lực cắt vượt quá độ cứng kết cấu




Biến dạng dao (Tool Deflection)

Biến dạng dao là sự uốn cong của dao hoặc phôi trong quá trình cắt.
Điều này thường xảy ra với:

• Chi tiết dài, mảnh (dạng “sợi mì”)

• Lỗ khoan sâu bên trong

• Linh kiện thành mỏng

• Tải cắt lớn gây ra sai lệch hệ thống

Biến dạng dao hiếm khi biểu hiện thành rung động—nó biểu hiện thành sai lệch dung sai, lỗ nhỏ hơn yêu cầu, côn hoặc đường kính không đồng đều.

Cách kiểm soát biến dạng dao khi tiện chi tiết dài hoặc mỏng?

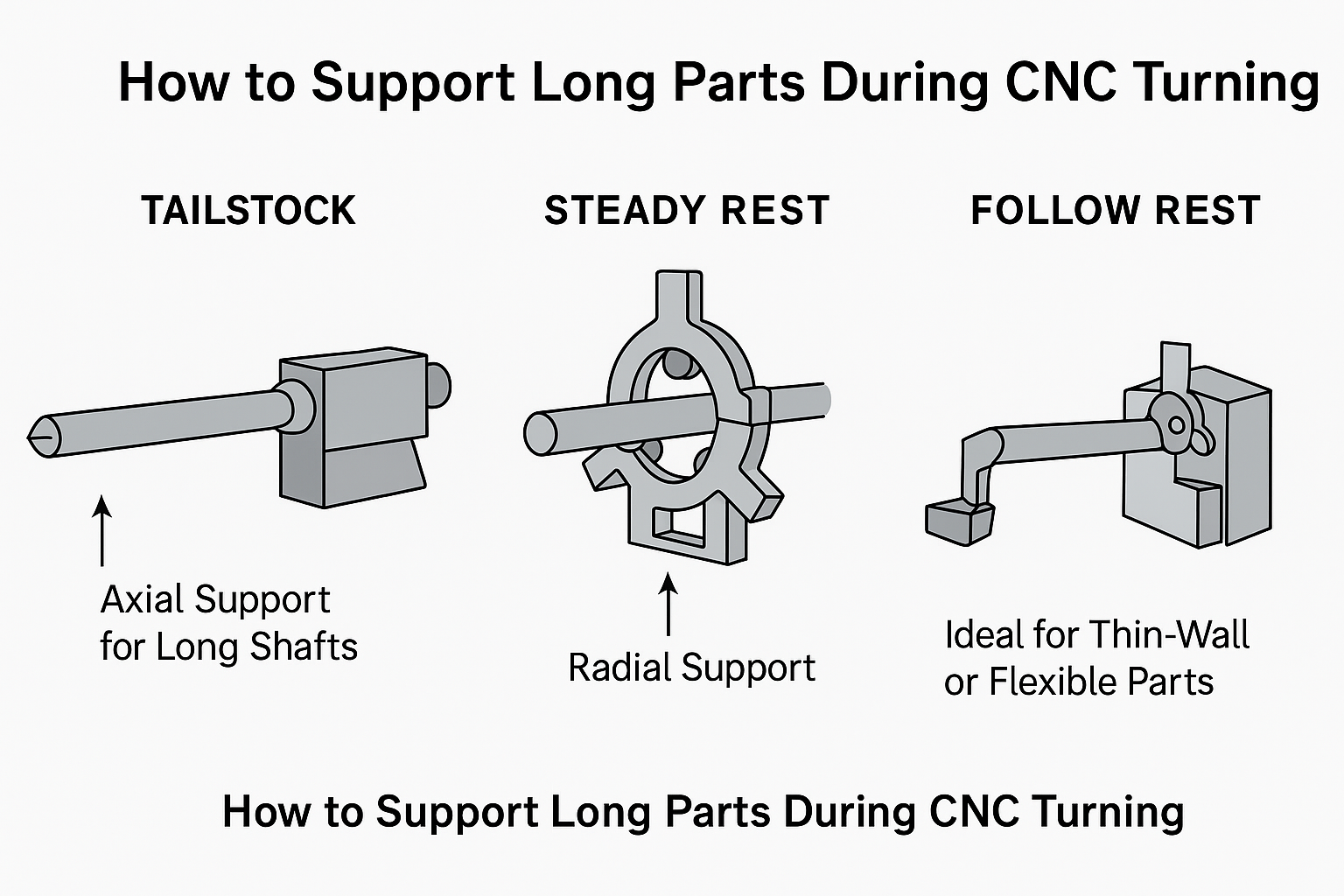

Sử dụng ụ động, giá đỡ cố định và giá đỡ di động

Đối với gia công chi tiết dài yêu cầu khắt khe, các hệ thống hỗ trợ là bắt buộc.

• Ụ động (Tailstock): Tốt nhất cho hỗ trợ dọc trục khi tiện

• Giá đỡ cố định (Steady rest): Ngăn chuyển động hướng tâm trên trục dài

• Giá đỡ di động (Follow rest): Di chuyển cùng bàn dao cho các chi tiết mỏng dễ uốn

Một chi tiết bị biến dạng chỉ 0,05 mm cũng có thể dẫn đến đường kính quá lớn hoặc côn không dự đoán được. MAXTECH CNC thường xuyên sử dụng các thiết lập hỗ trợ đa điểm trên trục hàng không, chi tiết dụng cụ và chốt chính xác để đảm bảo độ thẳng và ổn định kích thước.

Giảm thiểu chiều dài nhô ra của dao

Nguyên tắc cơ bản
Chiều dài nhô ra của dao không nên vượt quá 1,5 lần đường kính thanh.
Đối với thanh doa, vượt quá 5 lần có thể làm tăng đáng kể biến dạng.

Các biện pháp thực hành tốt nhất:

• Sử dụng thanh doa có đường kính lớn nhất vừa với lỗ

• Dùng thanh doa cacbua hoặc thanh doa giảm chấn cho lỗ sâu

• Chuyển sang thanh chống rung nếu chiều dài nhô ra > 8 lần đường kính

Giảm lực cắt một cách chiến lược

Để giảm thiểu lực uốn:

• Giảm chiều sâu cắt (DOC)

• Tăng nhẹ bước tiến

• Sử dụng dao sắc hơn

• Giảm bán kính mũi dao

Bán kính mũi dao nhỏ hơn giúp giảm lực cắt hướng tâm, trực tiếp làm giảm nguy cơ biến dạng.

Loại bỏ rung động thông qua tối ưu hóa thông số cắt

Tránh vùng tốc độ quay không ổn định

Mỗi tổ hợp máy-dao-phôi đều có những tốc độ trục chính nhất định kích thích rung động.
Nếu rung động xảy ra:

• Giảm tốc độ trục chính 10–20%

• Hoặc tăng tốc độ để bỏ qua vùng tần số cộng hưởng

Điều chỉnh đơn giản này có thể loại bỏ ngay rung động trong nhiều trường hợp.

Sử dụng đúng hình dạng mảnh dao (insert)

Lựa chọn mảnh dao ảnh hưởng đến độ ổn định nhiều hơn hầu hết người vận hành nhận ra.

Ổn định cho phôi dễ bị rung:

• Góc sau dương

• Lưỡi cắt sắc

• Bán kính mũi nhỏ

• Rãnh thoát phoi được đánh bóng cao

Ít ổn định hơn nhưng bền hơn:

• Góc sau âm

• Bán kính mũi lớn

• Mảnh dao dày

Tại MAXTECH CNC, chúng tôi thường xuyên lựa chọn hình dạng mảnh dao tối ưu khi gia công nhôm hàng không, thép không gỉ và các chi tiết đồng chính xác để duy trì chất lượng bề mặt và độ lặp lại kích thước.

Tăng độ cứng vững ở mọi nơi có thể

Rung động phát triển mạnh trong các hệ thống kém cứng vững.
Cải thiện độ cứng vững bằng cách:

• Sử dụng cán dao ngắn hơn

• Dùng thanh doa dày và cứng hơn

• Đảm bảo áp lực mâm cặp phù hợp

• Chuyển sang hàm mềm hoặc hàm tùy chỉnh

• Sử dụng mâm cặp dạng ống kẹp (collet) cho đường kính nhỏ

Ngay cả một sự gia tăng nhỏ về độ cứng vững của hệ thống gá đặt cũng có thể giảm đáng kể biên độ rung.

Ngăn ngừa sai lệch dung sai trong quá trình gia công thô và tinh

Sự không nhất quán dung sai thường đến từ ứng suất bên trong và nhiệt—không chỉ do rung động.

Xác định đúng trình tự gia công thô và tinh

Nguyên tắc chung:

• Gia công thô trước, để ứng suất được giải phóng, sau đó mới gia công tinh

• Đối với lỗ bên trong chính xác: gia công tinh trong cùng một lần gá đặt

• Đối với chi tiết dài: gia công tinh với đầy đủ hỗ trợ (ụ động/giá đỡ cố định)

Nếu gia công thô loại bỏ một lượng vật liệu lớn, chi tiết có thể dịch chuyển nhẹ khi ứng suất được giải phóng. Đây là lý do các chi tiết hàng không thường được gia công thô, sau đó khử ứng suất, rồi mới gia công tinh.

Sử dụng tốc độ bề mặt không đổi (CSS) một cách hợp lý

Khi sử dụng đúng cách (G96), CSS cải thiện:

• Tải cắt ổn định

• Kiểm soát phoi tốt hơn

• Mòn dao đồng đều hơn

Nhưng CSS quá mức ở đường kính nhỏ sinh ra nhiệt—dẫn đến thay đổi dung sai.

Duy trì ổn định nhiệt

Sự giãn nở nhiệt ảnh hưởng đến:

• Dao cụ

• Trục chính

• Bản thân chi tiết gia công

Trong môi trường sản xuất, sai lệch dung sai thường trở nên rõ rệt sau khi trục chính đã chạy trong một khoảng thời gian.

Các chiến lược chuyên nghiệp dùng trong gia công chính xác:

• Chạy làm nóng trục chính theo chu kỳ

• Kiểm soát nhiệt độ dung dịch làm mát

• Tránh thời gian chạy không kéo dài

• Đo lường tại các khoảng thời gian nhiệt độ nhất quán

MAXTECH CNC sử dụng các buồng gia công ổn định khí hậu để đảm bảo độ lặp lại cho các chi tiết y tế, robot và quốc phòng, nơi dung sai thường nằm trong khoảng ±0,005 mm.

Tiện ren: Kiểm soát biến dạng và cắt lại ren

Tiện ren là một trong những nguyên công tiện nhạy cảm nhất do tải hướng tâm cao và nhiều lần cắt.

Sử dụng mảnh dao và bán kính mũi dao phù hợp với biên dạng ren

Hình dạng mảnh dao không chính xác làm tăng lực cắt và tăng nguy cơ rung động.

Xác lập lại (“Bắt lại”) một ren có sẵn

Các bước cần thiết:

1. Đặt dao vuông góc với trục ren

2. Chạm vào sườn ren bằng kính lúp hoặc đầu dò quang

3. Sử dụng G76 hoặc G32 với độ lệch hướng tâm nhẹ

4. Điều chỉnh bù mòn dao (G41/G42) nếu ren nhỏ hơn/lớn hơn yêu cầu

Bắt lại ren là dịch vụ phổ biến tại MTCNC cho các chi tiết sửa chữa, đầu nối tùy chỉnh và các hoạt động gia công lại.

Tổng kết: Danh sách kiểm tra gia công chính xác

Dưới đây là bản tóm tắt thực tế được thợ máy và kỹ sư sử dụng hàng ngày:

Đối với rung động (Chatter)

• Giảm/tăng tốc độ trục chính để thoát khỏi cộng hưởng

• Tăng độ cứng vững tại mọi điểm

• Sử dụng mảnh dao sắc hơn

• Rút ngắn chiều dài nhô dao

• Sử dụng đồ gá kẹp phù hợp

Đối với biến dạng dao (Deflection)

• Sử dụng ụ động, giá đỡ cố định hoặc giá đỡ di động

• Giảm chiều sâu cắt, tăng bước tiến

• Dùng thanh chống rung

• Tăng cường hỗ trợ cho chi tiết

Đối với sai lệch dung sai (Tolerance Drift)

• Tách riêng gia công thô và tinh

• Dành thời gian cho ứng suất được giải phóng

• Kiểm soát nhiệt

• Duy trì quy trình đo lường nhất quán

Rung động, biến dạng dao và sai lệch dung sai là những thách thức không thể tránh khỏi trong tiện CNC—nhưng với chiến lược và thiết lập phù hợp, chúng có thể được kiểm soát để đạt được độ chính xác nhất quán và có độ lặp cao.

Tại MAXTECH CNC, những kỹ thuật này là nền tảng trong quy trình sản xuất các chi tiết tiện CNC phức tạp, dung sai chặt dành cho các ngành đòi hỏi độ chính xác cao nhất—y tế, hàng không, robot, dụng cụ, ô tô và hơn thế nữa.

Nếu bạn cần tiện CNC đáng tin cậy, độ chính xác cao cho các chi tiết nguyên mẫu hoặc sản xuất, đội ngũ của chúng tôi có thể giúp đảm bảo linh kiện của bạn đáp ứng các tiêu chuẩn cao nhất về độ ổn định kích thước và chất lượng bề mặt.
