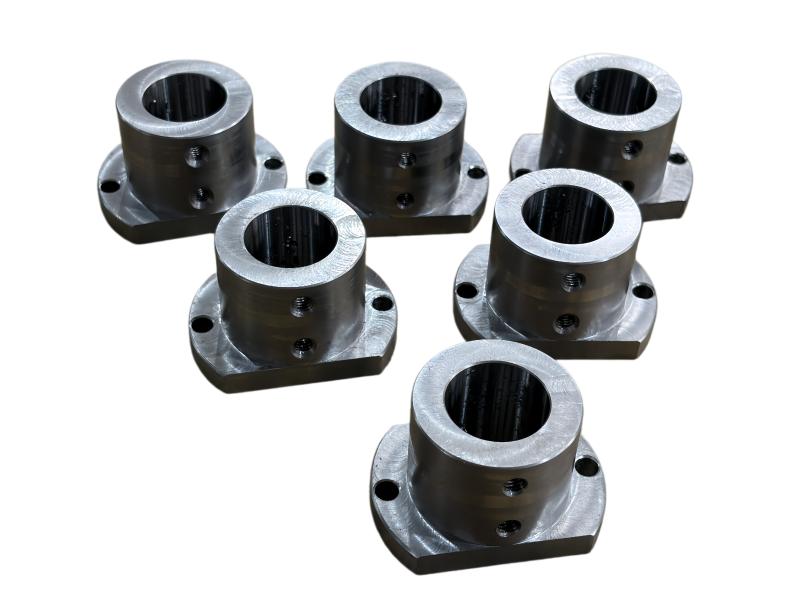

Đế cột bằng thép carbon S45C | Bạc đỡ mặt bích cho trục dẫn hướng

Đế cột chính xác này là bộ phận then chốt cho các cột của thiết bị đo lường và đồ gá, được làm từ thép S45C tôi luyện qua gia công tiện-phay. Thiết kế mặt bích tích hợp + lỗ khoan trụ: lỗ bên trong ôm khít cột dẫn hướng, các lỗ vít định vị bên hông khóa trục để tránh xê dịch, đảm bảo độ đồng trục cao cho các máy đo chính xác.

Thông số kỹ thuật

Ngành công nghiệp:Dụng cụ đo chính xác, bộ phận máy kiểm tra, đồ gá tự động hóa, thiết bị chính xác tùy chỉnh

Quy trình:Phôi thép S45C → tôi & ram → tiện CNC → phay mặt bích → khoan & tarô → vát mép & làm nhẵn → hoàn thiện chống gỉ

Độ chính xác:Dung sai lỗ trong ±0.02mm, độ song song mặt bích ≤0.05mm, độ đồng trục ≤0.03mm, độ nhám bề mặt trong Ra1.6

Thiết bị:Máy tiện CNC, trung tâm gia công đứng, lò xử lý nhiệt, trung tâm tarô

Vật liệu:Thép S45C tôi luyện, độ cứng và khả năng chống mài mòn tuyệt vời

Xử lý sau gia công:Vát mép, làm nhẵn, oxit đen, mạ crôm, dầu chống gỉ

Thời gian sản xuất:Mẫu 3-4 ngày, số lượng lớn 6-11 ngày

Ưu điểm

✅ Mặt bích hai tai đảm bảo kẹp chặt đồng đều và lắp đặt ổn định

✅ Lỗ khoan chính xác giúp lắp khít trơn tru với cột dẫn hướng

✅ Các lỗ vít định vị bên hông khóa trục chống xoay và trượt dọc trục

✅ Thép S45C tôi luyện tránh biến dạng sau nhiều lần lắp ráp

Đế cột thép S45C tôi luyện, lỗ khoan chính xác dẫn hướng trụ; mặt bích + vít định vị khóa chặt để lắp đặt thiết bị chính xác ổn định.
