MAXTECH x JG Automotive: Đế bản lề cửa chính xác cho việc tiếp cận xe bền bỉ và mượt mà

Sự Hoàn Hảo Kỹ Thuật cho các Cấu Kiện Kết Cấu Ngoại Thất Quan Trọng

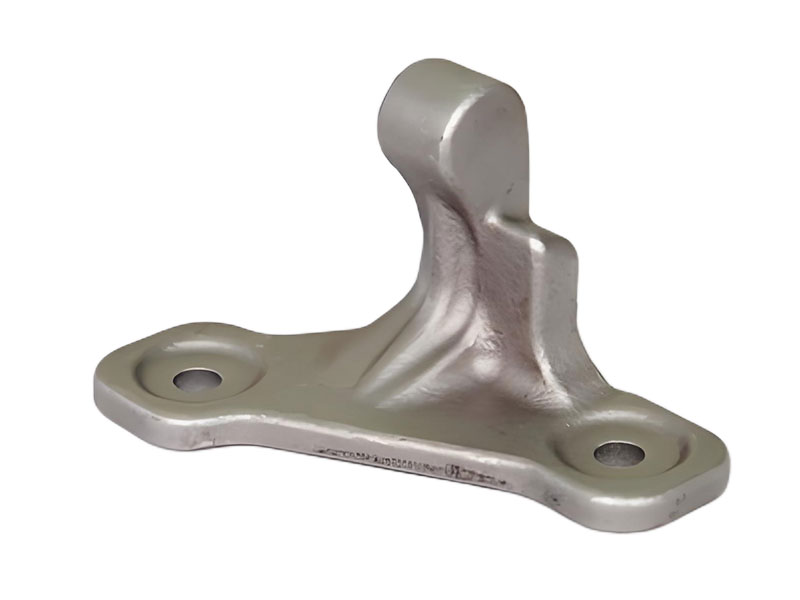

MAXTECH là công ty hàng đầu đáng tin cậy trong việc thiết kế và sản xuất chất lượng caogia công các bộ phận ô tô, chuyên về các cấu kiện kết cấu được gia công chính xác cho các nhà sản xuất ô tô toàn cầu. Hợp tác mới nhất của chúng tôi với JG Automotive—một nhà đổi mới trong xe thương mại—mang đến các đế bản lề cửa ô tô tùy chỉnh: các thành phần cốt lõi giúp cố định bản lề cửa vào khung gầm xe, đảm bảo vận hành cửa trơn tru, ổn định kết cấu và độ bền lâu dài. Là một bộ phận quan trọng của hệ thống ngoại thất và an toàn của xe, đế bản lề cửa đòi hỏi khả năng chịu tải, chống ăn mòn và độ chính xác kích thước đặc biệt; với kinh nghiệm hàng chục năm trong sản xuất ô tô và năng lực sản xuất tiên tiến, chúng tôi đã vượt qua các thách thức kỹ thuật đặc thù để hỗ trợ ra mắt toàn bộ dòng xe của C Automotive.

Thách thức & Điểm đau trong Sản xuất Đế Bản lề Cửa

Đế bản lề cửa chịu ứng suất cơ học liên tục: chúng đỡ trọng lượng của cửa xe (lên đến 60kg đối với SUV/xe thương mại), chịu đựng các chu kỳ đóng/mở lặp lại (hơn 100.000 lần), và phải đối mặt với mưa, muối đường, tia UV và biến động nhiệt độ (-40°C đến 85°C). Dự án với JG Automotive đã đặt ra những rào cản chính:

• Khả năng Chịu Tải Cao & Chống Mỏi: Đế bản lề cần chịu được tải trọng gấp 3 lần trọng lượng cửa (tải tĩnh 180kg) và chịu đựng hơn 150.000 chu kỳ đóng/mở mà không biến dạng hay nứt gãy—hỏng hóc sẽ dẫn đến cửa bị xệ, lệch khớp, hoặc không thể đóng/mở an toàn.

• Dung sai Căn chỉnh Siêu Chính xác: Các lỗ lắp và bề mặt tiếp xúc của bản lề yêu cầu dung sai ±0.03mm để đảm bảo cửa thẳng hàng (biến thiên khe hở ≤1mm) và bản lề hoạt động trơn tru. Lệch trục sẽ gây tiếng ồn cửa, rò rỉ nước hoặc tiếng gió ù.

• Chống Ăn mòn & Độ bền Môi trường: Đế phải chịu được hơn 200.000 km tiếp xúc với muối đường, mưa và tia UV mà không bị gỉ sét hay xuống cấp vật liệu—điều quan trọng cho tính thẩm mỹ nhất quán và hiệu suất lâu dài.

• Thiết kế Kết cấu Phức tạp: Thiết kế cửa của JG Automotive có tích hợp khung gầm cong và lắp đa điểm, đòi hỏi đế bản lề có hình học 3D phức tạp để vừa khít đồng thời tránh can thiệp vào hệ thống dây điện bên trong và cơ cấu cửa sổ.

• Tạo mẫu nhanh và sản xuất hàng loạt: JG Automotive yêu cầu lắp đặt và thử nghiệm độ bền của 25 đế bản lề mẫu trong vòng 9 ngày, sau đó là sản xuất quy mô nhỏ 4000 chiếc trong vòng 4 tuần để đáp ứng lịch trình tiền sản xuất.

Giải pháp của MAXTECH: Dịch vụ, Vật liệu & Quy trình

Chúng tôi đã điều chỉnh phương pháp sản xuất để cân bằng độ bền, độ chính xác và độ bền lâu, kết hợp công nghệ tiên tiến, vật liệu hiệu suất cao và kiểm soát chất lượng nghiêm ngặt.

1. Các Dịch vụ Sản xuất Cốt lõi

①Gia Công CNC(Công nghệ Sản xuất Chính)

Ứng dụng: Được sử dụng để chế tạo các hình học 3D phức tạp của đế bản lề—bao gồm các mặt bích lắp cong, lỗ bu lông chính xác và các gân gia cường. Chúng tôi triển khai các trung tâm phay CNC với ray dẫn hướng tuyến tính chính xác cao (độ lặp lại 0,001mm) để đạt dung sai ±0,03mm và sự vừa khít hoàn hảo với khung gầm và cụm bản lề của JG Automotive. Hệ thống kiểm tra trên máy theo thời gian thực (Máy đo hình ảnh hoàn toàn tự động (dòng Novator, v.v.)) được tích hợp để xác nhận căn chỉnh và kích thước trong quá trình gia công, loại bỏ việc làm lại và đảm bảo tính nhất quán giữa các lô.

Tối ưu hóa Kết cấu: Các đường chạy dao CNC chuyên dụng được thiết kế để gia công các khu vực dày hơn tại các điểm chịu tải (ví dụ: giá đỡ chốt bản lề) và các khoang lõm nhẹ ở những vùng không quan trọng, cân bằng độ bền và giảm trọng lượng (nhẹ hơn 12% so với thiết kế truyền thống).

② Gia công Kim loại Tấm (Các Cấu kiện Kết cấu Phụ)

Ứng dụng: Được sử dụng cho các tấm lắp phẳng và giá đỡ gia cường của đế bản lề. Các quy trình bao gồm cắt laser (độ chính xác cạnh ±0,02mm) cho phôi phẳng và uốn CNC (với khuôn chính xác) để tạo các mặt bích kết cấu, đảm bảo độ cứng mà không bị mỏi vật liệu.

Hàn: Hàn MIG tự động được sử dụng để lắp ráp các đế bản lề nhiều mảnh, tạo ra các mối nối chắc chắn, đồng đều, đáp ứng tiêu chuẩn hàn ô tô AWS D1.1 và chịu được ứng suất cơ học lặp đi lặp lại.

③ In 3D (Tạo mẫu Nhanh)

Công nghệ: Chọn in 3D SLS (Thiêu kết Laser Chọn lọc) cho đế bản lề mẫu—công nghệ đắp dần này cho phép sản xuất nhanh các hình học phức tạp (thời gian giao hàng 5 ngày) để thử nghiệm lắp ráp, trong khi in 3D SLM (Nung chảy Laser Chọn lọc) tạo ra các mẫu kim loại (thời gian giao hàng 7 ngày) để thử nghiệm độ bền.

Thời gian Giao hàng: Đã giao tổng cộng 75 mẫu thử cho 3 mẫu xe trong 7 ngày (sớm hơn 2 ngày so với yêu cầu của C Automotive), cho phép xác nhận sớm tính tương thích thiết kế và hiệu suất.

④Hoàn thiện Bề mặt Tùy chỉnh

Các xử lý tùy chỉnh để tăng cường khả năng chống ăn mòn, bảo vệ tia UV và tính toàn vẹn kết cấu:

2. Vật liệu Hiệu suất Cao

Mỗi loại vật liệu được lựa chọn vì độ bền, độ bền lâu và khả năng tương thích với môi trường ngoại thất ô tô:

3. Đảm bảo Chất lượng & Kiểm tra

Tuân thủ ISO: Tất cả các quy trình tuân thủ các tiêu chuẩn chất lượng ISO, với đầy đủ tài liệu về nguồn cung vật liệu, thông số gia công và kết quả kiểm tra.

Kiểm tra Hiệu suất: Hợp tác với các phòng thí nghiệm độc lập để tiến hành kiểm tra khả năng chịu tải (tải tĩnh 180kg trong 1.000 giờ), kiểm tra chu kỳ mỏi (hơn 150.000 chu kỳ đóng/mở), kiểm tra ăn mòn phun muối (hơn 600 giờ) và kiểm tra chu kỳ nhiệt (-40°C đến 85°C trong 500 chu kỳ)—tất cả các đế bản lề đều đáp ứng hoặc vượt quá yêu cầu về an toàn và độ bền của C Automotive.

Xác nhận Lắp ráp: Mỗi đơn vị sản xuất đều trải qua kiểm tra lắp ráp với các mô-đun cửa và bản lề của JG Automotive để đảm bảo tích hợp liền mạch, không can thiệp vào các thành phần bên trong và căn chỉnh cửa nhất quán.

Phản hồi từ Đối tác: Đánh giá của JG Automotive

“Chuyên môn của MAXTECH về các cấu kiện kết cấu chính xác đóng vai trò then chốt trong việc ra mắt hệ thống cửa mới của chúng tôi. Các đế bản lề mà họ cung cấp không chỉ đáp ứng các yêu cầu nghiêm ngặt về tải trọng và dung sai của chúng tôi mà còn vượt quá mong đợi về độ bền—sau hơn 150.000 lần kiểm tra chu kỳ, không có biến dạng nào, và kiểm tra phun muối cho thấy không bị ăn mòn.

Điều nổi bật nhất là khả năng xử lý các hình học phức tạp của họ: các đế bản lề vừa khít hoàn hảo với thiết kế khung gầm cong của chúng tôi, và các gân gia cường tích hợp đã loại bỏ tiếng ồn cửa trong các bài kiểm tra đường trường. Sự sẵn lòng điều chỉnh thiết kế kết cấu dựa trên dữ liệu phân tích tải trọng của chúng tôi đã khiến cho việc hợp tác trở nên liền mạch.

Chúng tôi tin tưởng vào cam kết của MAXTECH về chất lượng và độ chính xác, và chúng tôi rất vui mừng được mở rộng quan hệ đối tác cho các cấu kiện ngoại thất và kết cấu trong tương lai.”

— Giám đốc Kỹ thuật Ngoại thất, JG Automotive

Tại sao Chọn MAXTECH cho Các Cấu kiện Kết cấu Ô tô?

• Chứng nhận ISO: Kiểm soát chất lượng nghiêm ngặt cho các bộ phận kết cấu quan trọng về an toàn.

• Chuyên môn Đặc biệt: Hàng chục năm kinh nghiệm về đế bản lề cửa, các thành phần khung gầm và các bộ phận kết cấu ngoại thất ô tô.

• Năng lực Toàn diện: Gia công CNC, Gia công Kim loại Tấm và hoàn thiện tùy chỉnh—được tối ưu hóa cho độ bền và độ chính xác.

• Tương thích Thiết kế: Chuyên môn về hình học 3D để phù hợp với các thiết kế xe khí động học hiện đại.

• Thời gian Giao hàng Nhanh: sản xuất số lượng thấp trong 2–4 tuần.

• Hỗ trợ Kỹ thuật 24/7: Báo giá nhanh (trong vòng 24 giờ) và cập nhật dự án theo thời gian thực.
