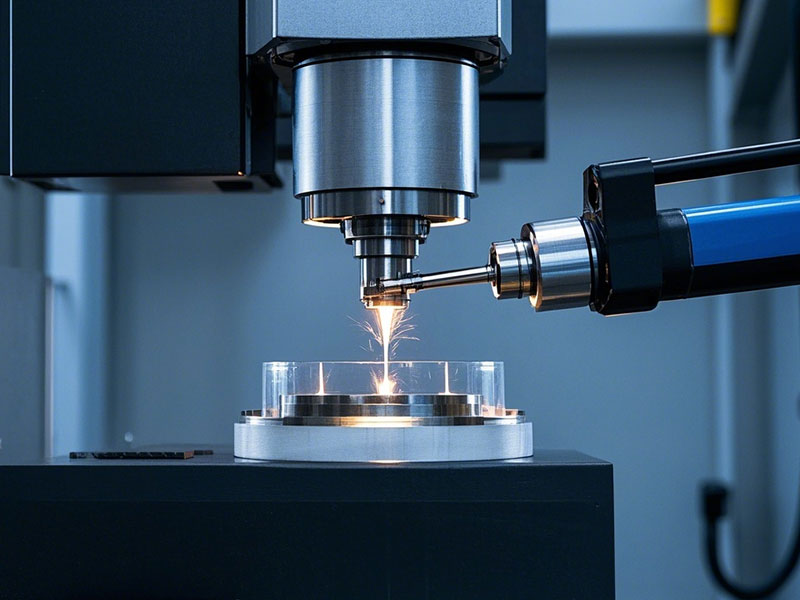

Gia công tia lửa điện (EDM) là một quy trình gia công trừ phi truyền thống, sử dụng năng lượng điện dưới dạng các tia lửa để cắt hoặc loại bỏ vật liệu khỏi phôi. Hai dạng phổ biến của công nghệ gia công này là Sinker EDM và Wire EDM. Bài viết này cung cấp một so sánh chi tiết giữa hai phương pháp này, phân tích ưu điểm, nhược điểm, ứng dụng và sự khác biệt của chúng.
Sinker EDM, còn được gọi là ram EDM, cavity EDM hay volume EDM, là một dạng EDM trong đó điện cực và phôi được nhúng trong chất lỏng cách điện — thường là dầu hydrocarbon hoặc một loại chất lỏng điện môi khác. Quá trình này sử dụng một điện cực đã được gia công trước (làm bằng đồng, graphit hoặc tungsten) có hình dạng "dương" của hình dạng mong muốn. Sau đó, điện cực được ép vào phôi để tạo ra hình dạng "âm" trên vật liệu.
Các yếu tố then chốt khi chọn điện cực cho Sinker EDM bao gồm điện trở và độ dẫn điện của nó. Ví dụ, điện cực graphit dễ gia công hơn đồng, nhưng đồng có độ dẫn điện cao hơn.
Sinker EDM sử dụng hình dạng điện cực "dương" để tạo ra các cấu trúc phức tạp trên phôi. Ví dụ, nếu cần một hình kim tự tháp, dụng cụ gia công sẽ là một kim tự tháp có hình dạng tương tự.
Chúng ta hãy nhanh chóng xem xét các ưu điểm và nhược điểm của Sinker EDM.
Độ chính xác: Sinker EDM lý tưởng cho gia công chính xác cao, có khả năng tạo ra các đặc điểm cực kỳ chính xác.
Hình dạng phức tạp: Thích hợp để tạo ra các hình dạng tinh vi, bao gồm các lỗ mù không đều và đồ gá.
Rủi ro thấp: Là một quy trình gia công có rủi ro thấp.
Tính linh hoạt về vật liệu: Có thể gia công mọi kim loại dẫn điện.
Gia công ứng suất thấp: Khác với gia công thông thường, nó tạo ra ứng suất tối thiểu, giảm biến dạng của dụng cụ hoặc phôi.
Cấu trúc phức tạp: Lý tưởng cho các thành mỏng, hốc mù, mặt cắt ngang và các thiết kế phức tạp khác vì nó không phải lúc nào cũng cần cắt xuyên qua.
Hạn chế về vật liệu: Chỉ hoạt động trên các vật liệu dẫn điện, loại trừ nhựa và composite.
Tiêu thụ năng lượng cao: Tiêu thụ điện năng nhiều hơn so vớiGia công CNCdo năng lượng cao cần thiết để tạo tia lửa điện.
Tốn thời gian: Đắt hơn và chậm hơn so với gia công truyền thống.
Như đã đề cập, Sinker EDM vượt trội trong việc tạo các hốc phức tạp. Nó thường được sử dụng để sản xuất các công cụ cứng như khuôn đúc và khuôn dập. Các ứng dụng tiêu biểu bao gồm:
Sản xuất khuôn đúc & khuôn dập
Tạo dụng cụ nhanh
Các góc trong sắc nét
Các gân mỏng, sâu
Chi tiết tinh xảo
Rãnh then mù
Thiết kế phức tạp trong trang sức & kim loại quý
Các rãnh then trong
Wire EDMlà một dạng EDM khác. Đó là một quy trình gia công không tiếp xúc, sử dụng một sợi dây kim loại mỏng mang điện và chất lỏng điện môi (thường là nước khử ion) để cắt phôi thành hình dạng mong muốn. Còn được gọi là gia công tia lửa điện hoặc gia công xói mòn dây, nó yêu cầu phôi phải dẫn điện (ví dụ: kim loại, graphit).
Quá trình này không phải lúc nào cũng cần cắt xuyên qua. Thay vào đó, nó sử dụng một sợi dây mỏng để nấu chảy hoặc làm bay hơi vật liệu dọc theo một đường chính xác cho đến khi sợi dây hoàn toàn xuyên qua phôi. Điều này làm cho nó lý tưởng cho các vật liệu dẫn điện khó gia công bằng các phương pháp thông thường.
Một thiết lập Wire EDM điển hình bao gồm máy được điều khiển bằng CNC, nguồn điện, môi trường điện môi và dây điện cực (thường là đồng thau, đã ủ khuếch tán hoặc được phủ). Nó thích hợp để cắt nhôm, đồng thau và các kim loại cứng hơn như thép và titan.
Gia công liên tục: Quá trình tự động tiếp tục ngay cả khi dây bị đứt, giảm thiểu thời gian chết.
Độ chính xác cao: Có khả năng sản xuất các bộ phận với dung sai chặt chẽ và hình học phức tạp, thách thức gia công thông thường.
Tính linh hoạt: Có thể cắt nhiều loại vật liệu dẫn điện, bao gồm nhôm, thép, tungsten, đồng thau và titan.
Không có gờ xước: Quá trình một giai đoạn không để lại biến dạng hoặc gờ.
Hạn chế về vật liệu: Chỉ hoạt động trên vật liệu dẫn điện.
Cần xử lý sau: Một lớp oxy hóa hình thành sau khi cắt, yêu cầu các bước hoàn thiện bổ sung (tăng chi phí).
Chi phí cao: Thiết lập ban đầu và bảo trì tốn kém.
Wire EDM lý tưởng cho các bộ phận yêu cầu dung sai chặt chẽ, độ chính xác cao và độ chính xác kích thước. Các ứng dụng phổ biến bao gồm:
Ô tô: Xi lanh động cơ, bánh răng, hộp số, kim phun nhiên liệu.
Điện tử: Cảm biến, vi mạch, đầu nối.
Hàng không vũ trụ: Cánh tuabin, bộ phận bộ hạ cánh.
Y tế: Cấy ghép phẫu thuật, chân tay giả.
Chế tạo khuôn & khuôn dập: Khuôn cho ép phun, thổi khuôn, đúc khuôn.
Mặc dù cả hai đều là quy trình EDM, chúng khác nhau ở một số điểm:
| Yếu tố | Sinker EDM | Wire EDM |
| Phương pháp cắt | Sử dụng điện cực định hình để tạo tia lửa | Sử dụng dây mỏng để xói mòn vật liệu |
| Chất lỏng điện môi | Dầu hydrocarbon | Nước khử ion |
| Điện cực | Điện cực 3D tùy chỉnh | Dây mỏng, tiêu hao |
| Khả năng gia công | Tạo đường viền 3D, khoan, mài ba rìa | Cắt đường viền 2D/3D chính xác cao |
| Điểm bắt đầu | Có thể bắt đầu ở bất kỳ đâu trên phôi | Phải bắt đầu từ cạnh |
| Độ chính xác | Cao, nhưng wire EDM thường vượt trội hơn | Cực kỳ chính xác |
Sự lựa chọn phụ thuộc vào yêu cầu dự án của bạn:
Độ hoàn thiện bề mặt: Wire EDM cung cấp bề mặt mịn hơn.
Vật liệu & Độ dày: Sinker EDM tốt hơn cho kim loại cứng, dày; wire EDM phù hợp với vật liệu mỏng hơn.
Chi phí: Wire EDM thường có chi phí hiệu quả hơn.
Hình dạng: Sinker EDM lý tưởng cho hốc sâu và khuôn.
Sản lượng: Wire EDM nhanh hơn cho các lô lớn.
Cả Sinker EDM và Wire EDM đều là những quy trình gia công phi truyền thống có giá trị, được sử dụng rộng rãi trong nhiều ngành công nghiệp. Hiểu được sự tương đồng, điểm mạnh và hạn chế của chúng sẽ giúp bạn chọn phương pháp tốt nhất cho nhu cầu sản xuất của mình.
