Cánh tay đòn hình dạng đặc biệt từ thép S45C tôi luyện | Khớp nối chịu tải nặng cho thiết bị tự động hóa

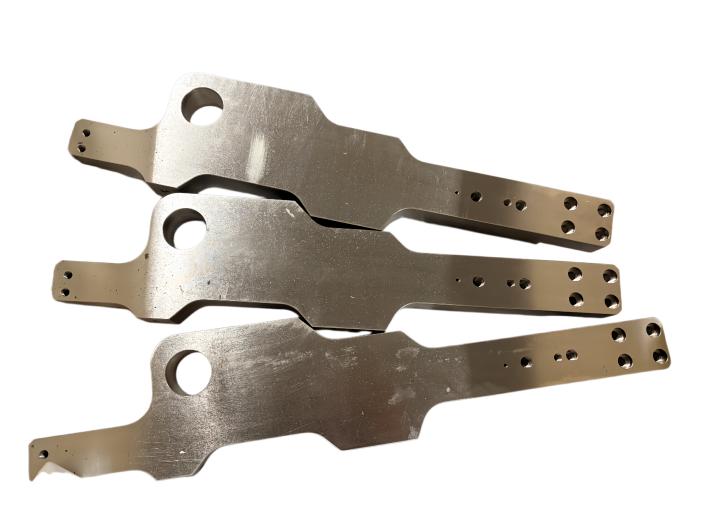

Tay quét hình dạng đặc biệt này được gia công nguyên khối từ thép tấm carbon S45C, đóng vai trò là mắt xích truyền động cốt lõi cho các hệ thống tự động hóa chuyển động qua lại tải nặng, mô-đun vận chuyển robot và băng tải dập. Kết cấu phay cổng liền khối có một lỗ khớp lớn cùng nhiều lỗ lắp. Biên dạng thắt eo giúp giảm tập trung ứng suất. Sau khi nhiệt luyện ram và doa lỗ chính xác, chi tiết liên kết này duy trì độ cứng vững cao và độ chính xác định vị, không bị gãy khi chịu dao động qua lại tần số cao.

Thông số kỹ thuật chính

Ngành ứng dụng:Máy móc vận chuyển tự động hóa tùy chỉnh, truyền động robot, dây chuyền sản xuất dập, mô-đun qua lại đồ gá nặng

Quy trình gia công:Cắt phôi thép S45C → nhiệt luyện ram → phay CNC cổng cho biên dạng đặc biệt → doa lỗ chính xác + khoan & tarô → cắt ba via & bo cạnh → hoàn thiện chống gỉ màng oxit đen

Tiêu chuẩn dung sai:Khoảng cách tâm lỗ ±0,02mm; lỗ khớp dung sai H7; vị trí lỗ ≤0,03mm; độ phẳng 0,05mm trên mét

Nhiệt luyện:Thép S45C ram đạt độ cứng HB220~260 để cải thiện độ dẻo dai và khả năng chống mỏi

Thiết bị sản xuất:Trung tâm gia công cổng, máy doa CNC, lò nhiệt luyện, trung tâm tarô

Xử lý sau tùy chọn:Tôi và ram, cắt ba via & vát mép, oxit đen, phốt phát hóa, đánh bóng

Thời gian giao hàng:Đơn hàng mẫu 4~5 ngày làm việc, đơn hàng số lượng lớn 7~12 ngày làm việc

Ưu điểm

✅ Kết cấu nguyên khối từ thép tấm đảm bảo độ cứng vững tổng thể cao, chống biến dạng uốn dưới tải trọng xoay chiều lớn

✅ Biên dạng thắt eo giật cấp loại bỏ tập trung ứng suất, tránh gãy sau hàng triệu chu kỳ qua lại

✅ Lỗ khớp lớn + bố trí nhiều lỗ phân bố lực đều, đảm bảo truyền động ổn định không khe hở

✅ Thép S45C ram cân bằng độ dẻo dai và độ bền, tuổi thọ gấp đôi so với thép cacbon thông thường

✅ Nhiều lỗ lắp cho phép lắp ráp linh hoạt với xy lanh và chốt cho các cơ cấu vận chuyển khác nhau

Tay quét S45C ram với hình dạng giảm ứng suất; lỗ doa chính xác đảm bảo truyền động ổn định không biến dạng cho chuyển động qua lại tải nặng.

#S45CSwingArm #HeavyDutyConnectingLink #SpecialShapedCNCPart #RobotTransmissionLink #TemperedSteelComponent

Lời mời hợp tác

Chúng tôi cung cấp dịch vụ tùy chỉnh cho tất cả các thanh truyền và tay quét hình dạng đặc biệt theo bản vẽ của bạn. Chúng tôi hoàn tất toàn bộ quy trình bao gồm nhiệt luyện, doa lỗ chính xác và phay biên dạng với máy phay cổng và xưởng nhiệt luyện nội bộ. Độ chính xác ổn định và giao hàng đúng hẹn được đảm bảo. Các nhà sản xuất tự động hóa, người mua nước ngoài và kỹ sư cơ khí hoan nghênh gửi bản vẽ để nhận báo giá miễn phí và giải pháp kỹ thuật.
