MAXTECH sản xuất lõi khóa bằng đồng nhôm cho Công ty Công nghệ Tích hợp JG

1. Bối cảnh hợp tác

Đối tác của chúng tôi, Công ty Zhejiang JG Integrated Technology Company, là đơn vị dẫn đầu trong lĩnh vực thiết bị chuỗi toàn bộ ngành sợi carbon, thiết bị xanh năng lượng mới và máy móc thông minh (bao gồm dây chuyền sản xuất sợi carbon, robot thông minh lưu trữ năng lượng mới và hệ thống xử lý vật liệu composite thông minh). Hoạt động kinh doanh cốt lõi của họ tập trung vào thiết bị sợi carbon cao cấp và vật liệu composite tiên tiến, yêu cầu các thành phần khóa phải đáp ứng các tiêu chuẩn "độ chính xác cao, độ bền cao và bảo trì thấp" của các kịch bản công nghiệp xanh.

Để đáp ứng nhu cầu cấp thiết của Công ty JG Integrated Technology về lõi khóa hiệu suất cao cho thiết bị chính, MAXTECH, một nhà máy cơ khí chính xác chuyên nghiệpNhà máy phụ tùng cơ khí CNC, đã đảm nhận việc sản xuất theo yêu cầu lõi khóa bằng đồng nhôm, giải quyết các vấn đề đau đầu trong sản xuất và ứng dụng của đối tác.

2. Thách thức sản xuất của xi lanh khóa này

Khi phát triển lõi khóa cho các đồ gá thông minh trong dây chuyền sản xuất sợi carbon và tủ robot lưu trữ năng lượng mới, Jinggong Integrated phải đối mặt với hai khó khăn trong quá trình gia công vật liệu và sản xuất lõi khóa:

Thách thức trong gia công vật liệu

• Vật liệu đồng thô có độ cứng thấp, độ dẻo cao và dễ bị biến cứng khi gia công nguội, dẫn đến mài mòn dụng cụ nghiêm trọng trong quá trình tiện và phay CNC, khiến 15% chi tiết không đạt yêu cầu dung sai của GB/T 1184-K; Việc thay dao thường xuyên cũng làm giảm hiệu suất sản xuất 20%.

• Tốc độ giãn nở nhiệt cao của đồng thau trong quá trình gia công gây biến dạng kích thước của lõi khóa, lỗ khóa và cấu trúc ren, đòi hỏi phải hiệu chỉnh lại lần hai, do đó làm tăng chi phí sản xuất.




Thách thức trong quy trình sản xuất lõi khóa

• Khó khăn trong việc loại bỏ ba-via và xử lý cạnh: Đồng thau có kết cấu mềm và dễ tạo ba-via trên các rãnh bên trong và cạnh sắc của lõi khóa; Việc loại bỏ ba-via thủ công không thể đảm bảo tính nhất quán của kích thước vát mép 0,2-0,5mm, không đáp ứng các tiêu chuẩn an toàn của kẹp cơ khí thông minh.

• Khó khăn trong kiểm soát chất lượng bề mặt: Thành trong của xi lanh khóa và bề mặt tiếp xúc của chìa khóa dễ bị trầy xước nhỏ trong quá trình đánh bóng; Những khuyết tật này giữ lại bụi sợi carbon trong môi trường sản xuất, kích hoạt cảnh báo từ cảm biến thiết bị.

• Nút thắt trong kiểm tra độ bền: Lõi khóa bằng đồng thau không thể chịu được hơn 8000 chu kỳ kẹp liên tục (yêu cầu cho dây chuyền sản xuất sợi carbon hoạt động 24/7); Thử nghiệm lão hóa tăng tốc cho thấy tỷ lệ hỏng hóc là 30%, dẫn đến phải dừng máy và thay thế linh kiện nhiều lần trên dây chuyền sản xuất.

3. Giải pháp của MAXTECH (dịch vụ và sản phẩm)

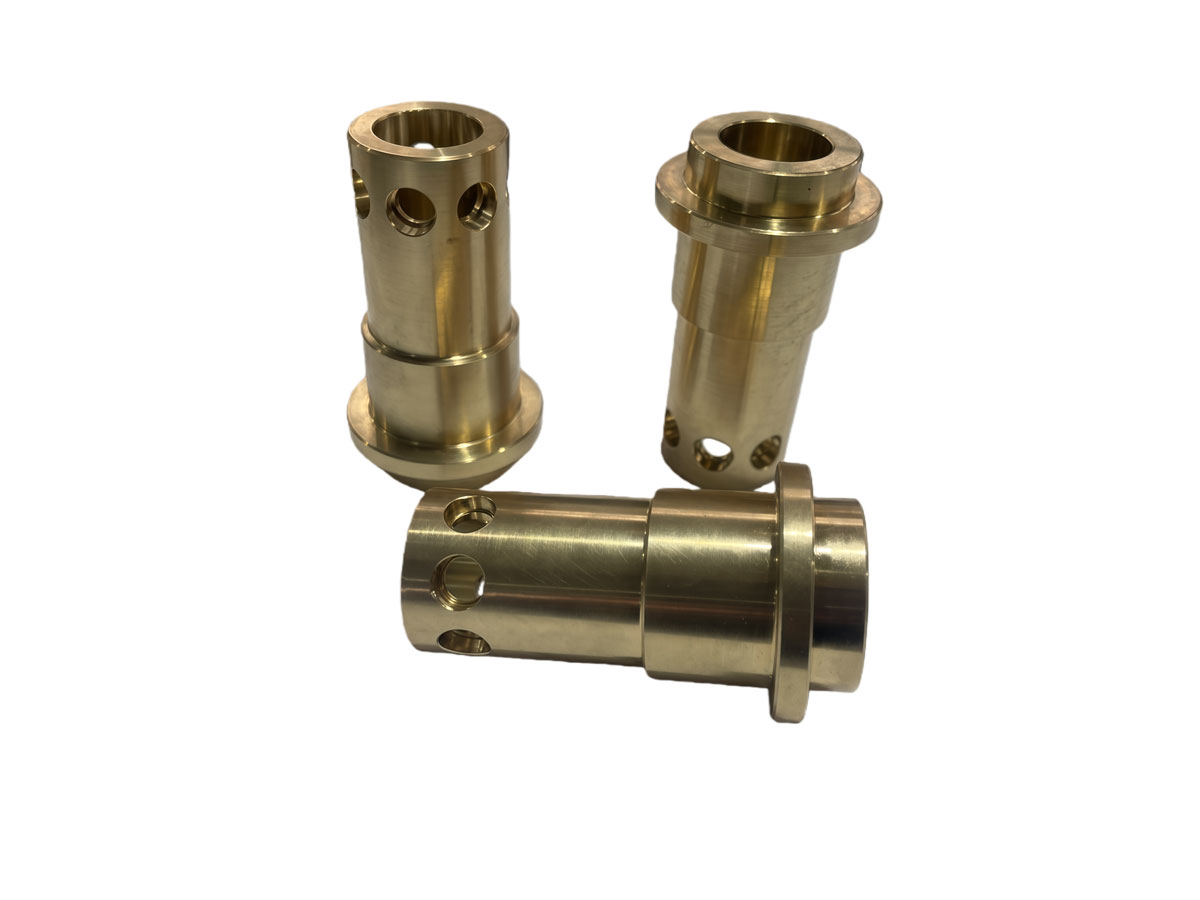

MAXTECH cung cấp lõi khóa bằng đồng nhôm theo yêu cầu để giải quyết các thách thức sản xuất và ứng dụng của thiết bị tích hợp chính xác:

Vật liệu lõi:Đồng nhôm (QAl9-4) - giải quyết các vấn đề đau đầu về gia công và độ bền:

• Độ cứng cao hơn (HV180~220) có thể giảm mài mòn dụng cụ trong quá trình gia công, tăng tỷ lệ phế phẩm của chi tiết cắt lên 12%, và tăng hiệu suất sản xuất lên 25%.

• Tốc độ giãn nở nhiệt thấp đảm bảo độ ổn định kích thước của lỗ lõi khóa và ren trong quá trình gia công, loại bỏ nhu cầu hiệu chỉnh lại lần hai.

• Khả năng chống mài mòn hỗ trợ hơn 12000 chu kỳ kẹp liên tục, đáp ứng yêu cầu vận hành liên tục mọi thời tiết của dây chuyền sản xuất sợi carbon.

Gia công chính xác (đối với các thách thức sản xuất):

• Loại bỏ ba-via và xử lý cạnh: MAXTECH sử dụng robot tự động để loại bỏ ba-via và vát mép CNC để đảm bảo các cạnh bo tròn nhất quán 0,2-0,5mm; Để ngăn ngừa vật liệu sợi carbon bị móc vào và tuân thủ các tiêu chuẩn an toàn cơ khí thông minh.

• Kiểm soát dung sai: 5-axisGia công CNC,giám sát kích thước thời gian thực, đảm bảo tuân thủ 100% các tiêu chuẩn GB/T 1804-M (dung sai chung) và GB/T 1184-K (dung sai hình dạng và vị trí).

Xử lý bề mặt:phay chính xác tốc độ cao+đánh bóng siêu âm để đạt được bề mặt không trầy xước với Ra ≤ 0.8 μm; Ngăn ngừa sự tích tụ bụi sợi carbon và đáp ứng yêu cầu "không bụi" của môi trường sản xuất vật liệu composite.

Xác minh nguyên mẫu:MAXTECH đã hoàn thành nguyên mẫu 5 mẫu trong vòng 3 ngày, vượt qua thành công 15000 chu kỳ kiểm tra độ mòn và kiểm tra chất lượng bề mặt, xác nhận trước tính khả thi trong sản xuất.

4. Đánh giá của khách hàng

"Lõi khóa bằng đồng nhôm do MAXTECH sản xuất hoàn toàn giải quyết được các vấn đề đau đầu trong sản xuất và ứng dụng của chúng tôi: độ mòn dụng cụ trong quá trình gia công giảm đáng kể, 100% chi tiết đạt tiêu chuẩn dung sai, và bề mặt không trầy xước hoàn toàn đáp ứng yêu cầu không bụi trong sản xuất sợi carbon của chúng tôi. Quan trọng nhất, nó đã chịu được hơn 15000 chu kỳ kẹp mà không có bất kỳ sự cố nào. Chúng tôi đã ký đơn hàng 2 năm cho 22000 đơn vị và sẽ áp dụng giải pháp này cho các dây chuyền sản xuất thiết bị năng lượng mới và kinh tế hàng không vũ trụ của chúng tôi."

-Giám đốc R&D Thiết bị của Công ty JG Integrated Technology.
