Gia công kim loại tấm cho phép bạn kết hợp nhiều công nghệ và vật liệu tương thích để sản xuất các sản phẩm đa dạng. Bài viết này khám phá những kiến thức cơ bản về gia công kim loại tấm, giới thiệu các quy trình liên quan và ứng dụng của chúng. Bạn cũng sẽ tìm hiểu về nhiều ưu điểm của quy trình này, cũng như các vật liệu phù hợp và phương pháp xử lý bề mặt cho gia công kim loại tấm.

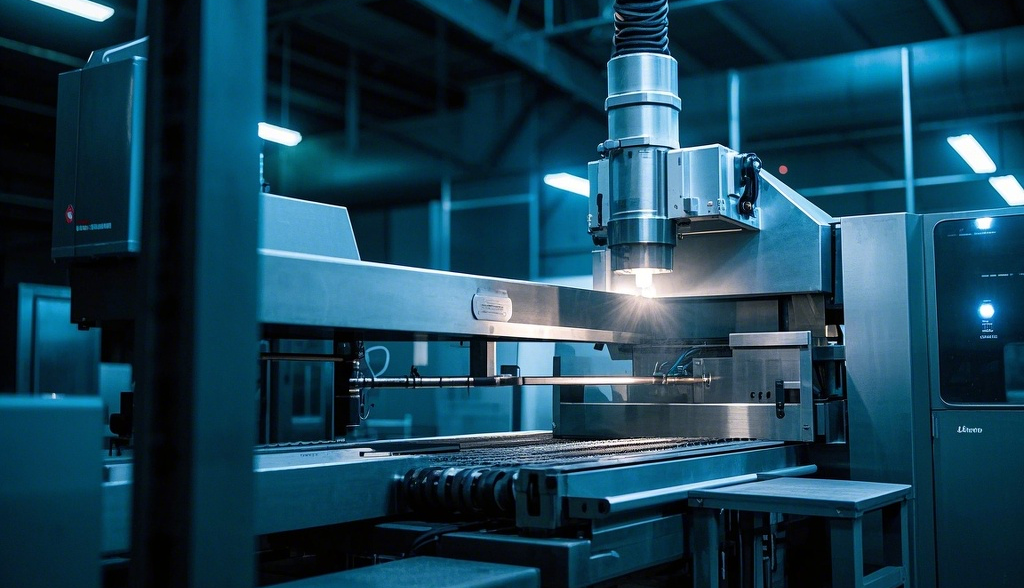

Gia công kim loại tấmGia công kim loại tấm là kỹ thuật sản xuất sản phẩm từ các tấm kim loại phẳng. Có thể sử dụng nhiều phương pháp khác nhau để định hình tấm kim loại, bao gồm các quy trình tạo hình, uốn và cắt để đạt được hình dạng mong muốn.
Nhiều quy trình gia công kim loại tấm tương thích với nhiều vật liệu kim loại, chẳng hạn như thép không gỉ, nhôm, đồng, đồng thau, kẽm và thép. Các tấm kim loại này có độ dày từ 0,006 đến 0,25 inch, với các tấm mỏng hơn có độ dẻo cao hơn, trong khi các tấm dày hơn lý tưởng cho các ứng dụng chịu tải nặng.
Ngoài ra, gia công kim loại tấm dựa trên các ứng dụng thiết kế hỗ trợ bằng máy tính (CAD). Các tệp ba chiều thường được chuyển đổi thành mã điều khiển vận hành, cho phép máy móc cắt, uốn và định hình chính xác các tấm kim loại khác nhau thành sản phẩm cuối cùng.
Gia công kim loại tấm tùy chỉnh bao gồm nhiều kỹ thuật, và hiểu biết sâu sắc về các quy trình khác nhau là rất quan trọng để đạt được thiết kế hiệu quả. Dưới đây là giới thiệu ngắn gọn về ba kỹ thuật gia công kim loại tấm:
Cắt kim loại tấm
Tạo hình kim loại tấm
Ghép nối kim loại tấm
Cắt thường là công đoạn đầu tiên trong gia công kim loại tấm. Các hình dạng hoặc cấu trúc khác nhau có thể được cắt từ các tấm kim loại hình chữ nhật để đáp ứng yêu cầu thiết kế. Các kỹ thuật cắt chính được chia thành hai loại: cắt không cắt bằng lực cắt và cắt dựa trên lực cắt.
1.1 Cắt không cắt bằng lực cắt
Một số quy trình có thể cắt vật liệu tấm kim loại một cách hiệu quả mà không cần lực cắt. Các phương pháp này sử dụng nhiệt độ cực cao, áp suất cao hoặc sự bay hơi để định hình các thành phần tấm kim loại. Chúng bao gồm:
Cắt laser
Cắt laser kim loại tấm sử dụng chùm tia laser hội tụ để làm nóng chảy kim loại ở các khu vực cục bộ. Máy cắt laser phù hợp với nhiều kim loại khác nhau, bao gồm kim loại màu, thép cacbon thấp và thép không gỉ.
Công nghệ kim loại tấm này bao gồm hai quy trình phụ đồng thời. Quy trình thứ nhất tập trung chùm tia laser năng lượng cao vào tấm kim loại, nơi vật liệu hấp thụ năng lượng nhiệt và bay hơi.
Trong khi đó, quy trình thứ hai liên quan đến vòi cắt cung cấp khí hỗ trợ (thường là oxy hoặc nitơ) để hỗ trợ quá trình cắt laser.
Cắt plasma
Cắt plasma là quy trình cắt nhiệt liên quan đến khí ion hóa (plasma) và kim loại. Phương pháp này sử dụng nhiệt độ cao để cắt kim loại, có thể tạo ra các gờ và vùng oxy hóa đáng kể gần khu vực cắt. Tuy nhiên, nó cho phép tốc độ cắt nhanh hơn, độ chính xác cao hơn và khả năng lặp lại trong gia công kim loại tấm.
Các công cụ cắt plasma chỉ hiệu quả đối với tấm kim loại dẫn điện. Do đó, đây là một trong những phương pháp phù hợp nhất để cắt các vật liệu dẫn điện như nhôm có độ dày trung bình.
Cắt tia nước
Quy trình cắt này sử dụng dòng nước áp suất cao để cắt tấm kim loại. Cắt tia nước rất linh hoạt và lý tưởng cho các vật liệu mềm, lá kim loại, vải hoặc cao su. Nó cũng phù hợp với các vật liệu cứng như đồng, thép cacbon và nhôm.
Áp suất trong cắt tia nước thường khoảng 60.000 psi, với tốc độ đạt tới 610 mét mỗi giây, cho phép cắt được nhiều loại tấm kim loại khác nhau. Ngoài ra, cắt tia nước là một giải pháp thay thế ưu việt hơn so với công nghệ cắt laser.
1.2 Cắt dựa trên lực cắt
Các quy trình này sử dụng lực cắt để vượt qua độ bền cắt cuối cùng của kim loại và cắt vật liệu. Khuôn, chày và máy cắt thường được yêu cầu để cắt hoàn toàn kim loại. Các kỹ thuật trong danh mục này bao gồm:
Cắt bằng máy cắt
Cắt bằng máy cắt phù hợp cho các ứng dụng quy mô lớn và cắt các vật liệu mềm như nhôm và thép cacbon thấp không yêu cầu bề mặt nhẵn. Nó tạo ra các vết cắt thẳng trên tấm kim loại phẳng bằng cách áp dụng lực cắt, khiến vật liệu tách ra tại điểm cắt.
Phương pháp này rất hiệu quả về chi phí cho việc sản xuất hàng loạt hàng nghìn bộ phận kim loại tấm trong thời gian giao hàng ngắn. Tuy nhiên, vì cắt bằng máy cắt có thể gây ra gờ và biến dạng vật liệu, nó có thể không lý tưởng cho các ứng dụng yêu cầu bề mặt hoàn thiện chất lượng cao.
Đột lỗ
Đột lỗ sử dụng lực cắt để tạo lỗ trên tấm kim loại. Trong quy trình gia công kim loại tấm này, vật liệu phế thải được loại bỏ khỏi lỗ, trong khi tấm còn lại trở thành bộ phận cuối cùng.
Đột kim loạiĐột kim loại phù hợp để tạo ra các lỗ và khoét các hình dạng khác nhau. Tuy nhiên, nó đòi hỏi thời gian đáng kể, và việc kết hợp chính xác khuôn và chày là rất cần thiết.
Cắt hình
Cắt hình là quy trình lý tưởng để gia công kim loại tấm hiệu quả về chi phí. Nó sử dụng một chày cắt hình để loại bỏ một phần tấm kim loại khỏi tấm phôi lớn hơn. Chày tạo ra "lực cắt hình" trên tấm, trong khi khuôn giữ vật liệu cố định trong quá trình.
Quy trình này mang lại khả năng lặp lại cao, kiểm soát kích thước và độ chính xác, làm cho nó phù hợp để sản xuất các bộ phận kim loại tấm tùy chỉnh kinh tế.
Cưa
Cưa liên quan đến việc sử dụng một công cụ có răng để tạo ra một loạt các vết cắt nhỏ trên vật liệu kim loại. Các răng sử dụng lực cắt và ma sát để xé rách vật liệu. Cưa vòng với răng mịn hoặc răng siêu mịn phù hợp để cắt đồng thau, nhôm và các tấm kim loại màu khác.
Cưa vòng ngang có thể cắt các thanh dài thành các chiều dài mong muốn, trong khi cưa vòng dọc cho phép cắt các đường cắt phức tạp để tạo đường viền chính xác trên các bộ phận kim loại tấm.
Các kỹ thuật tạo hình kim loại tấm định hình lại vật liệu trong khi vẫn giữ trạng thái rắn của chúng. Tuy nhiên, ứng dụng của chúng trong gia công kim loại tấm tùy chỉnh khác nhau. Phần này giới thiệu các kỹ thuật tạo hình cơ bản được sử dụng trong quy trình kim loại tấm.
2.1 Uốn
Uốn kim loại tấmUốn kim loại tấm có hiệu quả cao về chi phí cho sản xuất quy mô nhỏ đến trung bình. Nó liên quan đến việc áp dụng lực để làm biến dạng bề mặt kim loại và uốn cong nó ở góc mong muốn để đạt được hình dạng yêu cầu. Máy ép phanh và máy lăn thường được sử dụng cho mục đích này. Kỹ thuật này phù hợp với thép lò xo, đồng và nhôm 5052.
2.2 Lăn
Lăn giảm dần hoặc cân bằng độ dày của các mảnh kim loại bằng cách sử dụng một cặp con lăn. Các con lăn này quay liên tục, tạo ra lực nén làm thay đổi hình dạng phôi.
Lăn nguội và lăn nóng là hai quy trình lăn chính. Lăn nguội được thực hiện ở nhiệt độ phòng, trong khi lăn nóng xảy ra trên nhiệt độ kết tinh lại của vật liệu. Các bộ phận kim loại tấm được lăn điển hình bao gồm đĩa, bộ phận dập, vành bánh xe và ống.
2.3 Ghép mép
Ghép mép là quy trình gia công kim loại tấm tùy chỉnh trong đó cạnh của tấm được gấp lại chính nó để tạo ra một khu vực hai lớp. Nó thường bao gồm hai giai đoạn. Giai đoạn đầu tiên liên quan đến việc uốn cong tấm kim loại và đặt nó vào khuôn V, trong khi giai đoạn thứ hai loại bỏ vật liệu và làm phẳng nó trong khuôn làm phẳng.
Ghép mép tăng cường hiệu quả các cạnh của bộ phận và cải thiện vẻ ngoài của chúng. Quy trình này có độ chính xác cao, hỗ trợ sản xuất các bộ phận có chất lượng bề mặt vượt trội. Tuy nhiên, biến dạng vật liệu thường xảy ra trong quá trình ghép mép, dẫn đến thay đổi kích thước.
2.4 Cuộn mép
Cuộn mép gắn một cuộn tròn rỗng vào cạnh của tấm kim loại. Quy trình này thường bao gồm ba giai đoạn. Hai giai đoạn đầu tiên tạo đường cong của cuộn, trong khi giai đoạn thứ ba đóng nó lại.
Cuộn mép kim loại tấm loại bỏ hiệu quả các cạnh sắc, chưa được xử lý khỏi phôi, làm cho chúng an toàn hơn khi cầm nắm. Ngoài ra, các cạnh được cuộn giúp tăng cường độ bền. Tuy nhiên, cuộn mép có thể gây ra gờ và biến dạng vật liệu, đòi hỏi sự cẩn thận hơn trong quá trình.
Dưới đây là các kỹ thuật ghép nối được sử dụng trong gia công kim loại tấm:
3.1 Hàn
Hàn là một quy trình tiêu chuẩn làm nóng tấm kim loại đến điểm nóng chảy và cố định nó bằng súng hàn để nối các bộ phận. Đây là một quy trình cơ bản trong các công đoạn cuối cùng của kỹ thuật kim loại tấm. Các kỹ thuật hàn kim loại tấm phổ biến bao gồm:
Hàn hồ quang que hàn (SMAW)
Hàn MIG (Metal Inert Gas)
Hàn TIG (Tungsten Inert Gas)
Các kỹ thuật này khác nhau về cách tiếp cận nhưng có chung mục tiêu nối các tấm kim loại bằng cách nung chảy các cạnh và vật liệu độn.
3.2 Tán đinh
Tán đinh liên quan đến việc khoan lỗ trên các tấm kim loại cần nối và lắp đinh tán. Sau khi lắp vào, đuôi đinh tán bị biến dạng bằng cách ép, làm phẳng nó để ngăn chặn việc tách rời. Tán đinh phù hợp cho các bộ phận kim loại màu như nhôm và đồng.
Có hai loại tán đinh: tán nguội và tán nóng. Tán nguội phù hợp cho kim loại màu và kim loại nhẹ có đường kính dưới 10 mm. Ngược lại, tán nóng áp dụng nhiệt (1000–1100°C) cho đinh tán thép có đường kính trên 10 mm.
Gia công kim loại tấm bao gồm nhiều kỹ thuật khác nhau mang lại lợi ích cho nhiều ngành công nghiệp trong sản xuất linh kiện. Các ưu điểm chính bao gồm:
Sản xuất linh kiện nhẹ: Lý tưởng cho các ngành như hàng không vũ trụ và ô tô yêu cầu các bộ phận nhẹ.
Phạm vi công nghệ và vật liệu rộng: Tương thích với nhiều kim loại (ví dụ: đồng, thép không gỉ, nhôm) và quy trình.
Hiệu quả và độ chính xác: Cho phép sản xuất nhanh, chính xác cao với sai sót của con người tối thiểu.
Các vật liệu gia công kim loại tấm phổ biến bao gồm:
Thép không gỉ
Thép cán nóng
Thép cán nguội
Thép mạ sẵn
Thép cacbon
Nhôm
Đồng
Đồng thau
Hoàn thiện bề mặt tăng cường chức năng và thẩm mỹ. Các tùy chọn bao gồm:
Sơn tĩnh điện
Phun cát
Đánh bóng
Mạ điện
Anodizing
Khắc laser
Gia công kim loại tấm được sử dụng trong:
Ô tô: Nắp capô, chắn bùn và mui xe.
Hàng không vũ trụ: Các bộ phận nhẹ, độ chính xác cao.
Y tế: Dụng cụ phẫu thuật và thiết bị MRI.
Vỏ bảo vệ: Vỏ bảo vệ cho các thiết bị nhạy cảm.
Các cân nhắc thiết kế chính:
Độ dày thành đồng nhất: Duy trì độ dày nhất quán cho hình học bộ phận.
Định hướng lỗ và khe: Đảm bảo đường kính và khoảng cách phù hợp.
Độ bù uốn: Thêm chiều dài vật liệu bổ sung cho mẫu phẳng.
Bán kính uốn: Khớp bán kính uốn bên trong với độ dày vật liệu để tránh lỗi.
Gia công kim loại tấm là một lựa chọn tuyệt vời để sản xuất các bộ phận, mang lại những ưu điểm như hiệu quả, độ chính xác, sản xuất nhẹ và đa dạng vật liệu. Hiểu rõ các phương pháp, ứng dụng và mẹo thiết kế khác nhau là rất quan trọng cho sự thành công của các dự án kim loại tấm của bạn.
