Tấm dẫn hướng tùy chỉnh cho thiết bị lắp ráp tích hợp độ chính xác cao

Bối cảnh dự án

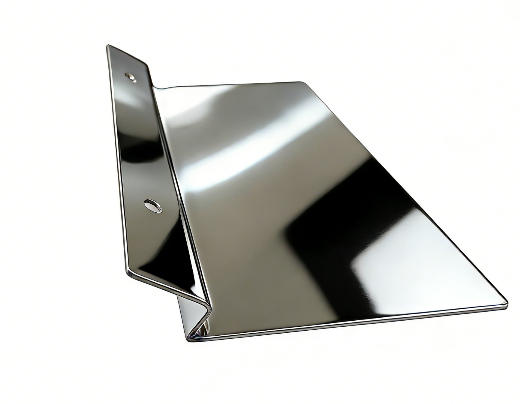

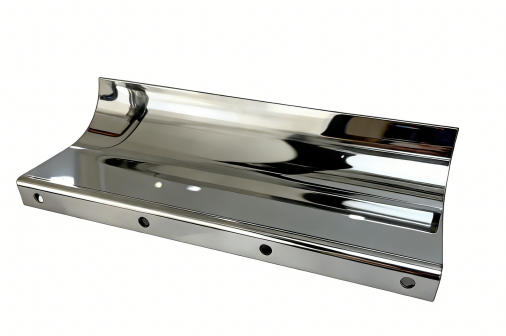

Tấm dẫn hướng này được sử dụng để dẫn hướng chuyển động của các linh kiện trong dây chuyền sản xuất

Một nhà sản xuất thiết bị xử lý vật liệu hàng đầu tại Đức, chuyên về hệ thống phân loại tự động cho ngành logistics và điện tử. Họ yêu cầu các tấm dẫn hướng tùy chỉnh với biên dạng cong để đảm bảo dòng nguyên liệu trơn tru, chính xác trên dây chuyền lắp ráp tốc độ cao, đòi hỏi khả năng chống mài mòn đặc biệt, ổn định kích thước và sự liên kết hoàn hảo với các thành phần tích hợp khác.

2. Thông số kỹ thuật

Vật liệu: Thép Carbon 45#

Độ chính xác & Hiệu suất:

Độ cứng: HB 220-250 (sau khi tôi và ram)

Độ dày mạ bề mặt: 0.02–0.05mm

Dung sai kích thước: ±0.3mm (các biên dạng chính)

Độ nhám bề mặt: Ra 0.8μm (bề mặt dẫn hướng cong)

Quy trình: Phay CNC Chính xác → Tôi & Ram → Mạ → Vát cạnh & Loại bỏ ba via

3. Giải pháp tùy chỉnh của chúng tôi

Vật liệu & Xử lý nhiệtChúng tôi đã chọn thép carbon 45# có độ tinh khiết cao và thực hiện quá trình tôi + ram để đạt được độ cứng đồng đều HB 220-250, đảm bảo tấm chống biến dạng dưới ứng suất cơ học lâu dài.

Gia công chính xác caoSử dụng trung tâm gia công CNC 3 trục với độ chính xác định vị ±0.003mm để đạt được biên dạng cong phức tạp và dung sai nghiêm ngặt, đảm bảo sự khớp hoàn hảo với hệ thống băng tải của khách hàng.

Bảo vệ bề mặtÁp dụng xử lý mạ chuyên nghiệp để đáp ứng yêu cầu độ dày 0.02–0.05mm, tăng cường khả năng chống mài mòn và bảo vệ chống ăn mòn. Tất cả các cạnh được vát cạnh và loại bỏ ba via để ngăn ngừa hư hỏng vật liệu trong quá trình dẫn hướng.

Kiểm soát chất lượng toàn bộ quy trìnhTiến hành kiểm tra CMM cho các kích thước chính, thử độ cứng và đo độ nhám bề mặt để đảm bảo tuân thủ 100% yêu cầu kỹ thuật.

4. Giá trị khách hàng

✅Dòng nguyên liệu trơn truBề mặt dẫn hướng cong được gia công chính xác đã giảm 92% tình trạng kẹt vật liệu trên dây chuyền tốc độ cao của khách hàng.

✅Độ bền lâu dàiSau 12 tháng hoạt động liên tục, các tấm dẫn hướng không có dấu hiệu mài mòn hoặc biến dạng, duy trì độ chính xác ban đầu.

✅Tối ưu hóa tích hợpSự liên kết hoàn hảo với thiết bị hiện có của khách hàng đã loại bỏ nhu cầu điều chỉnh tại chỗ, giảm 40% thời gian lắp đặt.

✅Quan hệ đối tác tin cậyKhách hàng sau đó đã mở rộng phạm vi của chúng tôi để bao gồm các linh kiện chính xác khác và tăng đơn đặt hàng hàng năm lên 45%.

5. Hợp tác với chúng tôi cho nhu cầu tự động hóa và máy móc của bạn

Cho dù bạn cần các linh kiện khối tiêu chuẩn cho dây chuyền sản xuất hay các bộ phận được thiết kế tùy chỉnh cho thiết bị tự động hóa chuyên dụng, chúng tôi cam kết cung cấp chất lượng vượt trội và dịch vụ cá nhân hóa. Đội ngũ kỹ sư của chúng tôi hợp tác với bạn từ thiết kế đến sản xuất, đảm bảo các linh kiện tích hợp liền mạch với hệ thống của bạn và đáp ứng các mục tiêu hiệu suất.

Liên hệ với chúng tôi ngay hôm nay để thảo luận về yêu cầu của bạn, yêu cầu báo giá hoặc tìm hiểu thêm về cách các linh kiện khối chính xác của chúng tôi có thể nâng cao hoạt động của bạn.

Nhà cung cấp đáng tin cậy của bạn về linh kiện khối cho tự động hóa công nghiệp và máy móc — Được thiết kế cho độ chính xác, Được xây dựng cho hiệu quả.
