S45C Giá đỡ hình vòng cung | Đế giữ trục tròn và ống

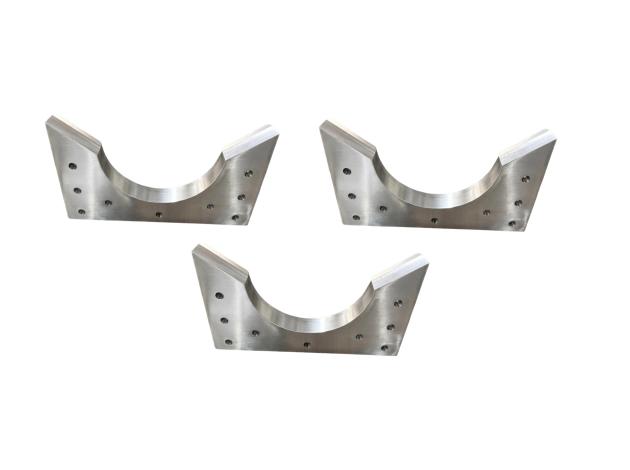

Giá đỡ cung này được gia công CNC liền khối từ tấm thép S45C đặc. Cung tròn bên trong dạng bán nguyệt được thiết kế để kẹp giữ trục tròn và ống. Hai tai bên có lỗ lắp và vai chặn trên cùng đảm bảo định vị chính xác. Được sử dụng rộng rãi trong đồ gá xử lý vật liệu, dây chuyền băng tải ống và đồ gá định tâm robot. Xử lý tôi luyện mang lại độ cứng vững cao chịu nén tải nặng.

Thông số kỹ thuật cốt lõi

Ngành ứng dụng:Dây chuyền băng tải ống, đồ gá nạp vật liệu trục, đồ gá định tâm robot, giá đỡ cố định ống thủy lực

Quy trình gia công:Cắt phôi thép S45C → xử lý nhiệt tôi luyện → phay giàn và gia công chính xác cung bán nguyệt → khoan → mài ba via và vát mép → hoàn thiện chống gỉ oxit đen

Tiêu chuẩn dung sai:Dung sai biên dạng cung ≤0.02mm; dung sai vị trí lỗ ≤0.03mm; độ phẳng 0.05mm mỗi mét

Xử lý nhiệt:Thép S45C đã tôi luyện, độ cứng HB220~260 giúp cải thiện khả năng chịu nén

Thiết bị sản xuất:Trung tâm gia công giàn, máy phay CNC, lò xử lý nhiệt

Xử lý hậu kỳ tùy chọn:Tôi luyện, mài ba via và vát mép, oxit đen, phốt phát hóa, tôi bề mặt

Thời gian giao hàng:Đơn hàng mẫu 4~5 ngày làm việc, đơn hàng số lượng lớn 7~12 ngày làm việc

Ưu điểm

✅ Kết cấu thép đặc liền khối đảm bảo độ cứng vững cao, không nứt hoặc biến dạng dưới áp lực nặng

✅ Cung bên trong được gia công chính xác ôm khít vòng ngoài của ống và trục để chống trượt

✅ Mặt bích hai bên có nhiều lỗ giúp lắp đặt chắc chắn không rung động

✅ Vai chặn trên hạn chế chuyển động ngang để duy trì độ chính xác định tâm

✅ Thép S45C tôi luyện cung cấp khả năng chống mài mòn cho sản xuất tự động chu kỳ dài

Giá đỡ cung phay đặc với khớp tròn khít; độ bền cao do tôi luyện cho việc giữ ống và trục ổn định.

#GiáĐỡCung #ĐếGiữTrục #GiáKẹpỐng #ĐồGáGiaCôngS45C #ChiTiếtDụngCụTùyChỉnh

Lời mời hợp tác

Chúng tôi tùy chỉnh tất cả các loại giá đỡ cung, kẹp giữ và khối đỡ chữ V theo bản vẽ của khách hàng, bao gồm gia công cung, xử lý nhiệt và khoan. Được trang bị máy CNC giàn và xưởng xử lý nhiệt nội bộ để đảm bảo độ chính xác nhất quán và giao hàng đúng hạn. Các nhà sản xuất tự động hóa và người mua nước ngoài có thể gửi bản vẽ CAD để được báo giá miễn phí và giải pháp kỹ thuật.
