Sự khác biệt giữa EDM và EDM dây là gì?

Gia công tia lửa điện (EDM) và Gia công cắt dây (Wire EDM) đều là các quy trình gia công phi truyền thống tiên tiến được sử dụng để tạo hình các vật liệu dẫn điện khó gia công. Mặc dù có chung nguyên lý là loại bỏ vật liệu bằng sự phóng điện thay vì cắt cơ học, chúng khác biệt đáng kể về cách thức đưa điện cực dụng cụ, cách xử lý phôi và các đặc điểm hình học mà mỗi phương pháp vượt trội. Hiểu rõ những khác biệt này giúp các nhà sản xuất lựa chọn phương pháp phù hợp cho các chi tiết chính xác, dụng cụ và các hình dạng phức tạp.

EDM

EDM (đôi khi được gọi là EDM xung định hình, EDM dập hoặc EDM chìm) là một quy trình trong đó một điện cực có hình dạng, thường làm bằng than chì hoặc đồng, được sử dụng cùng với chất điện môi, thường là dầu hydrocarbon, để ăn mòn vật liệu phôi dẫn điện qua các lần phóng điện lặp đi lặp lại.

EDM hoạt động như thế nào?

Đầu tiên, điện cực dụng cụ được gia công thành hình âm bản của đặc điểm cần tạo. Điện cực và phôi được nhúng hoặc ngâm trong chất điện môi. Một điện áp được đặt giữa điện cực (cực âm) và phôi (cực dương). Khi khe hở giảm xuống, chất điện môi bị đánh thủng và tạo ra tia lửa điện. Tia lửa đó làm nóng chảy hoặc bốc hơi các mảnh vật liệu nhỏ. Chất điện môi xả trôi các mảnh vụn. Điện cực dần chìm vào phôi hoặc ăn mòn phôi để tạo ra hình dạng mong muốn.

Các ứng dụng điển hình của EDM

• Các khoang khuôn dập và khuôn đúc có hình học 3D phức tạp.

• Gia công các vật liệu cứng, như thép dụng cụ đã tôi, wolfram, titan, nơi mà các dụng cụ cắt truyền thống gặp khó khăn.

• Các khoang kín hoặc các đặc điểm bên trong không thể tiếp cận từ cạnh.

Các đặc điểm chính

• Điện cực phải được gia công tùy chỉnh theo biên dạng mong muốn, điều này làm tăng chi phí thiết lập.

• Tốc độ loại bỏ vật liệu thường chậm hơn nhiều phương pháp khác.

• Phù hợp nhất cho các hình dạng phức tạp và độ chính xác cao nhưng sản lượng thấp, hoặc xác định vị trí các đặc điểm quan trọng hơn là cắt hàng loạt.

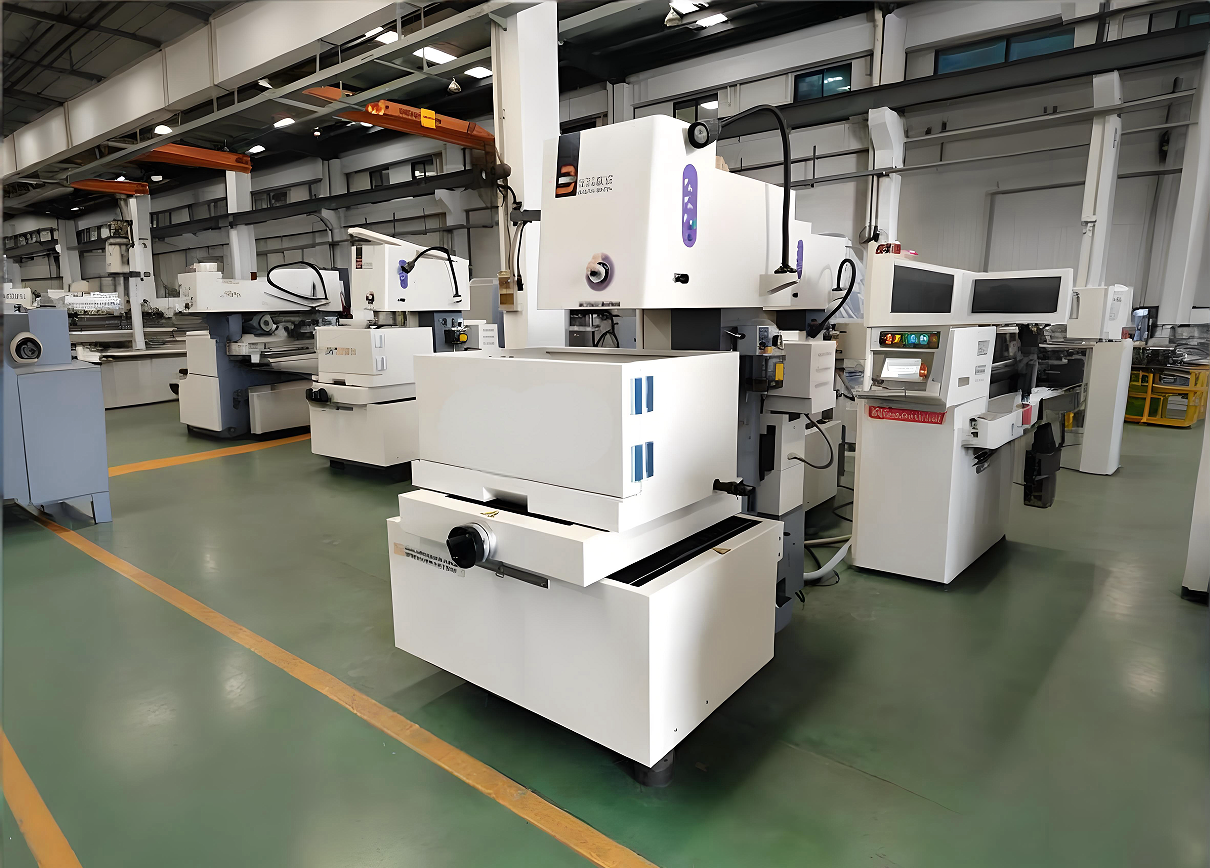

Wire EDM

Wire EDM (còn gọi là EDM cắt dây, WEDM) là một biến thể của EDM, trong đó một sợi dây kim loại mỏng được cấp liên tục, thường bằng đồng thau hoặc đồng thau phủ, đóng vai trò làm điện cực và cắt xuyên qua phôi khi ngâm trong nước khử ion làm chất điện môi.

Wire EDM hoạt động như thế nào?

• Phôi được gá đặt, và một sợi dây mỏng được dẫn hướng qua các thanh dẫn kim cương hoặc gốm, được ngâm trong nước khử ion.

• Các xung điện tạo ra tia lửa giữa dây (điện cực) và phôi, ăn mòn vật liệu theo đường chạy đã lập trình. Dây liên tục được cấp và bị tiêu hao chậm.

• Các trục X-Y điều khiển đường chạy, cho phép cắt chính xác các biên dạng, đường viền và rãnh ở dạng 2D hoặc 3D nhẹ.

Các ứng dụng điển hình của Wire EDM

• Cắt biên dạng có độ chính xác cao cho dụng cụ, khuôn dập, linh kiện siêu nhỏ, thành mỏng và các hình dạng phức tạp.

• Cắt các vật liệu dẫn điện với ba via tối thiểu, vùng ảnh hưởng nhiệt tối thiểu và độ chính xác tuyệt vời.

• Các vật liệu đã được tôi, như thép dụng cụ, hợp kim tôi sẵn, không thể gia công dễ dàng bằng các phương pháp truyền thống.

Các đặc điểm chính

• Độ chính xác rất cao; dung sai đến từng micrômet.

• Cắt hoàn toàn xuyên qua phôi; thường bị giới hạn ở tạo biên dạng 2-D thay vì hình khối 3-D đầy đủ.

• Tuyệt vời cho sản xuất số lượng ít đến trung bình và các chi tiết có giá trị cao. Bị hạn chế khi cần các khoang kín, phôi rất dày hoặc các đặc điểm 3D sâu.

So sánh EDM và Wire EDM

Tóm tắt:

• Chọn EDM nếu bạn cần các khoang sâu, hình học 3D phức tạp, khuôn dập, khuôn đúc có bề mặt kín.

• Chọn Wire EDM nếu bạn ưu tiên độ chính xác, biên dạng mỏng, tác động nhiệt/lực lên phôi tối thiểu và cắt xuyên.

Những ưu điểm của Cắt dây EDM so với EDM truyền thống là gì?

Độ chính xác và bề mặt hoàn thiện vượt trội

Wire EDM có thể đạt dung sai chặt hơn và bề mặt mịn hơn, giảm thiểu các công đoạn đánh bavia hoặc hoàn thiện sau đó.

Ứng suất cơ học và biến dạng tối thiểu

Bởi vì quy trình sử dụng sự phóng điện và không có lực cắt, phôi không chịu ứng suất tiếp xúc dụng cụ hoặc biến dạng. Lý tưởng cho các chi tiết mỏng manh.

Thiết lập nhanh hơn và chi phí dụng cụ thấp hơn

Không giống như EDM xung định hình yêu cầu điện cực được gia công sẵn, wire EDM chỉ cần lập trình đường chạy. Điều này giúp giảm thời gian và chi phí thiết lập dụng cụ.

Tốt hơn cho biên dạng mỏng và các đặc điểm siêu nhỏ

Wire EDM vượt trội trong việc cắt các lát kim loại mỏng hoặc các hình dạng phức tạp với rãnh cắt hẹp, điều mà EDM truyền thống khó thực hiện.

Chi phí mỗi lần cắt thấp hơn trong nhiều trường hợp

Đối với nhiều quy trình cắt biên dạng, wire EDM mang lại hiệu quả kinh tế tốt hơn so với EDM xung định hình do ít thay dụng cụ hơn và ít thời gian không sản xuất hơn.

Cả EDM và Wire EDM đều là các kỹ thuật gia công phi truyền thống mạnh mẽ, sử dụng sự phóng điện thay vì cắt cơ học để tạo hình các vật liệu dẫn điện. Mặc dù có chung nền tảng về sự ăn mòn bằng tia lửa điện, nhưng cấu hình điện cực-dụng cụ, khả năng hình học và ứng dụng lý tưởng của chúng khác biệt đáng kể. EDM thông thường lý tưởng cho các đặc điểm 3-D phức tạp, khoang kín, khuôn dập và khuôn đúc. Wire EDM lý tưởng cho các đường cắt biên dạng có độ chính xác cao, mặt cắt mỏng, dụng cụ và các đặc điểm yêu cầu dung sai chặt.

Việc lựa chọn giữa chúng đòi hỏi đánh giá hình dạng chi tiết, vật liệu, sản lượng, độ chính xác, yêu cầu bề mặt hoàn thiện và chi phí. Khi bạn cân nhắc đúng các yếu tố này, bạn có thể đạt được sản xuất nhanh hơn, độ chính xác cao hơn và hiệu suất chi tiết tốt hơn. Nếu dự án của bạn yêu cầu gia công chính xác bằng độ chính xác của cắt dây hoặc tạo hình EDM phức tạp, hãy cân nhắc làm việc với đối tác sản xuất có kinh nghiệm trong cả hai phương pháp để chọn quy trình phù hợp với thiết kế của bạn.
