CNC tiện là gì?

Gia công CNC đã trở thành phương pháp sản xuất công nghiệp chủ đạo nhờ những ưu điểm như tính linh hoạt và độ chính xác cao. Trong quá trình sản xuất sản phẩm, các nhà sản xuất có thể sử dụng một hoặc nhiều quy trình gia công, bao gồm tiện CNC vàphay CNC.

Quy trình tiện CNC bao gồm việc loại bỏ các mảnh vật liệu khi phôi quay so với dụng cụ cắt. Bài viết này cung cấp cái nhìn tổng quan toàn diện về quy trình tiện, bao gồm các quy trình gia công, loại máy và ứng dụng của nó.

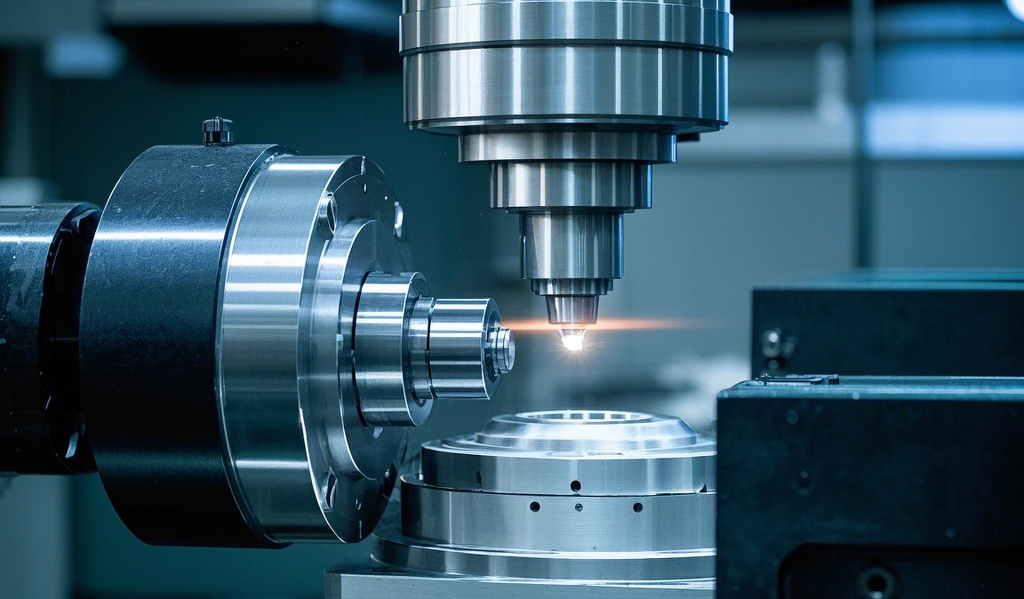

Tiện CNC là gì?

Trước tiên, hãy cùng làm rõ định nghĩa về tiện CNC. Còn được gọi là tiện điều khiển số bằng máy tính, đây là một quy trình sản xuất trừ vật liệu cổ điển sử dụng dụng cụ cắt để loại bỏ vật liệu từ bề mặt ngoài của phôi. Phôi quay trong khi dụng cụ loại bỏ vật liệu cho đến khi đạt được hình dạng, đường kính và kích thước mong muốn.

Khác với phay, nơi dụng cụ cắt quay, trong tiện, phôi quay trong khi dụng cụ cắt (thường là dụng cụ một điểm) đứng yên.

Máy tiện CNC phù hợp để tiện nhiều loại vật liệu khác nhau, bao gồm kim loại, gỗ, nhựa và các polymer khác. Vì quy trình này dựa trên các chương trình và mã được tạo bằng máy tính, nó đảm bảo độ chính xác kích thước cao, một trong những ưu điểm chính của nó.

Quy trình tiện CNC

Mặc dù tiện CNC có vẻ phức tạp, nhưng sau khi tệp CAD được chuyển đổi thành chương trình máy có thể đọc được, bạn chỉ cần thiết lập máy và bắt đầu quy trình tiện.

Quy trình bao gồm:

Quay phôi trong khi dụng cụ cắt loại bỏ vật liệu từ bề mặt ngoài của nó.

Thông thường, vật liệu có dạng hình trụ hoặc tròn, nhưng với các bộ chuyển đổi tương thích, tiện cũng có thể xử lý các phôi có hình dạng khác.

Khi phôi quay, dụng cụ cắt liên tục loại bỏ vật liệu cho đến khi đạt được hình dạng được lập trình.

Đáng chú ý, máy tiện CNC hoặc trung tâm tiện có một mâm dao với nhiều dụng cụ cắt, tất cả đều được điều khiển bằng chương trình máy tính. Máy có nhiều vị trí dao hơn sẽ phức tạp hơn, linh hoạt hơn và phù hợp hơn cho các thiết kế phức tạp.

Các loại nguyên công tiện

Các máy tiện và trung tâm tiện CNC khác nhau được tối ưu hóa cho các nguyên công cụ thể. Dưới đây là các kỹ thuật tiện phổ biến:

• Tiện thẳng

Giảm đồng đều đường kính của phôi.

Còn được gọi là tiện thô, thường cần gia công tinh bổ sung để đạt độ chính xác.

• Khía nhám

Tạo các hoa văn chéo hoặc kim cương trên bề mặt để cải thiện độ bám.

Được sử dụng để làm bu lông, đai ốc và các lỗ ren.

• Tiện rãnh sâu

Sử dụng dụng cụ một điểm để cắt các rãnh sâu, loại bỏ các phần bên trong.

• Tiện côn

Giảm dần đường kính từ đầu này sang đầu kia, tạo ra các hình dạng nón.

• Tiện ren

Cắt các rãnh xoắn ốc (ren) dọc theo mặt ngoài của phôi.

• Tiện cắt đứt

Tạo các rãnh hẹp hoặc cắt đứt một phần của phôi.

Vật liệu phù hợp cho tiện CNC

Tiện CNC tương thích với nhiều loại vật liệu, bao gồm:

• Kim loại: Nhôm, Thép không gỉ, Đồng thau, Titan, Magiê

• Nhựa: POM (Delrin), PA (Nylon), PC (Polycarbonate), PMMA (Acrylic), ABS

Mỗi vật liệu đòi hỏi các thông số gia công cụ thể (ví dụ: tốc độ tiến dao, tốc độ cắt).

Các loại máy tiện CNC

• Máy tiện CNC ngang

Phổ biến nhất cho các ứng dụng công nghiệp; phù hợp cho tiện và khoan lỗ.

• Máy tiện CNC đứng

Giữ phôi theo chiều dọc; lý tưởng cho các bộ phận nặng hoặc lớn.

• Trung tâm tiện ngang

Thiết kế kín với khả năng phay/khoan.

• Trung tâm tiện đứng

Kết hợp chức năng máy tiện và phay; lý tưởng cho các phôi phức tạp, lớn.

Các thành phần chính của máy tiện

• Bảng điều khiển CNC – Nhập chương trình và điều khiển các nguyên công.

• Trục chính – Quay phôi.

• Ụ trước – Chứa bánh răng, mâm cặp và cần điều khiển.

• Ụ sau – Hỗ trợ phôi để tăng độ ổn định.

• Thân máy – Cấu trúc đế hỗ trợ tất cả các thành phần.

• Mâm cặp – Kẹp phôi.

• Bàn xe dao – Dẫn hướng dụng cụ cắt.

• Dụng cụ cắt – Loại bỏ vật liệu (ví dụ: tiện, tiện ren).

• Mâm dao – Giữ nhiều dụng cụ để thay đổi tự động.

• Bàn đạp chân – Mở/kẹp mâm cặp nhanh chóng.

5 loại dụng cụ tiện phổ biến

1. Dụng cụ tiện mặt đầu – Cắt các bề mặt phẳng vuông góc với trục.

2. Dụng cụ tiện ren – Cắt ren trong/ngoài.

3. Dụng cụ tiện lỗ – Mở rộng các lỗ có sẵn.

4. Dụng cụ tiện rãnh – Cắt các kênh (ví dụ: vòng chữ O).

5. Dụng cụ khía nhám – Tạo các hoa văn tăng độ bám.

Ứng dụng của tiện CNC

• Ô tô: Khối động cơ, bảng điều khiển.

• Điện tử: Bảng mạch, đầu nối.

• Hàng không vũ trụ: Chốt máy bay, các thành phần cấu trúc.

Kết luận

dịch vụ tiện CNClà một công nghệ sản xuất linh hoạt, có độ chính xác cao được sử dụng rộng rãi trong nhiều ngành công nghiệp. Khả năng tạo ra các bộ phận phức tạp với dung sai chặt chẽ khiến nó không thể thiếu trong sản xuất hiện đại.
