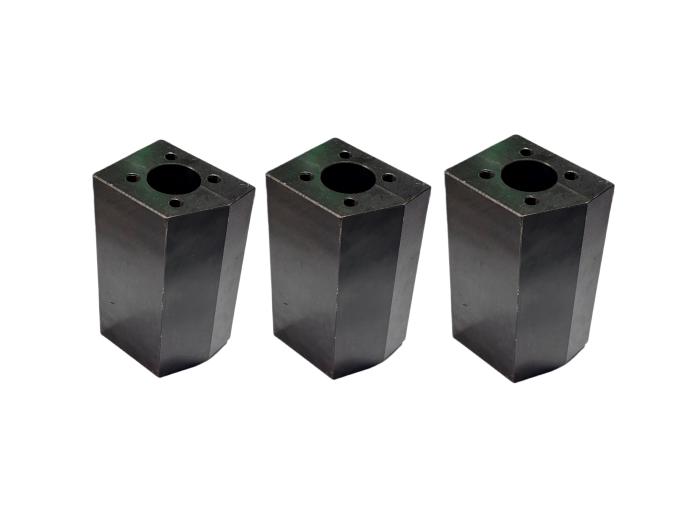

Khối lắp đặt chính xác dạng đứng bằng thép carbon Q235A | Hỗ trợ định vị cho mô-đun robot

Khối gá lắp thẳng đứng này được chế tạo tùy chỉnh cho các mô-đun lắp ráp robot và cơ cấu truyền động tự động hóa, làm từ thép Q235A nguyên khối qua gia công phay CNC toàn bộ, doa lỗ chính xác H7 và ta-rô đầu. Lỗ trong Φ28 H7 ôm khít chốt/trục, bốn lỗ ren M8 trên đỉnh để lắp khóa cố định. Hoàn thiện bằng lớp phủ ô-xít đen chống gỉ, đảm bảo độ đồng trục cao trong quá trình vận hành robot.

Thông số kỹ thuật chính

Ngành:Lắp ráp robot công nghiệp, dây chuyền tự động hóa tùy chỉnh, cụm truyền động khí nén, công cụ gá chính xác

Quy trình:Cắt phôi thép Q235 → phay biên dạng CNC → doa lỗ chính xác H7 → ta-rô 4-M8 → mài ba-via và bo cạnh → phủ hoàn thiện chống gỉ ô-xít đen toàn bộ

Độ chính xác:Lỗ Φ28(H7) dung sai +0.01/0, dung sai vị trí ≤0.05mm, chiều dài tổng 124±0.02mm, độ vuông góc đầu ≤0.03mm, nhám bề mặt lỗ Ra1.6

Thiết bị:Trung tâm gia công đứng, máy doa CNC, trung tâm ta-rô

Vật liệu:Thép cacbon Q235A, độ cứng vững cao, chịu va đập và tiết kiệm chi phí

Xử lý sau:Mài ba-via, vát mép, ô-xít đen, mạ kẽm, dầu chống gỉ

Thời gian giao hàng:Mẫu 3-4 ngày, hàng loạt 6-11 ngày

Ưu điểm

✅ Lỗ chính xác H7 giảm thiểu khe hở chốt cho định vị chính xác, không rung lắc

✅ Bốn lỗ ren ở góc kẹp đều và lắp chống rung

✅ Khối nguyên khối tránh khe hở lắp ráp, độ cứng chống biến dạng vượt trội

✅ Lớp phủ ô-xít đen toàn bộ bảo vệ thép khỏi ăn mòn trong xưởng ẩm

Gá thẳng đứng bằng thép nguyên khối, lỗ chính xác để định vị chuẩn; khóa bốn lỗ chống rung, thành phần lý tưởng cho lắp ráp robot.
