Liên hệ
YÊU CẦU BÁO GIÁ DỊCH VỤ CNC HOẶC DẬP KIM LOẠI TỪ CÁC CHUYÊN GIA CỦA CHÚNG TÔI NGAY HÔM NAY!
Tải lên tệp (Kích thước tệp tối đa: 20MB)
-
-
-
vi

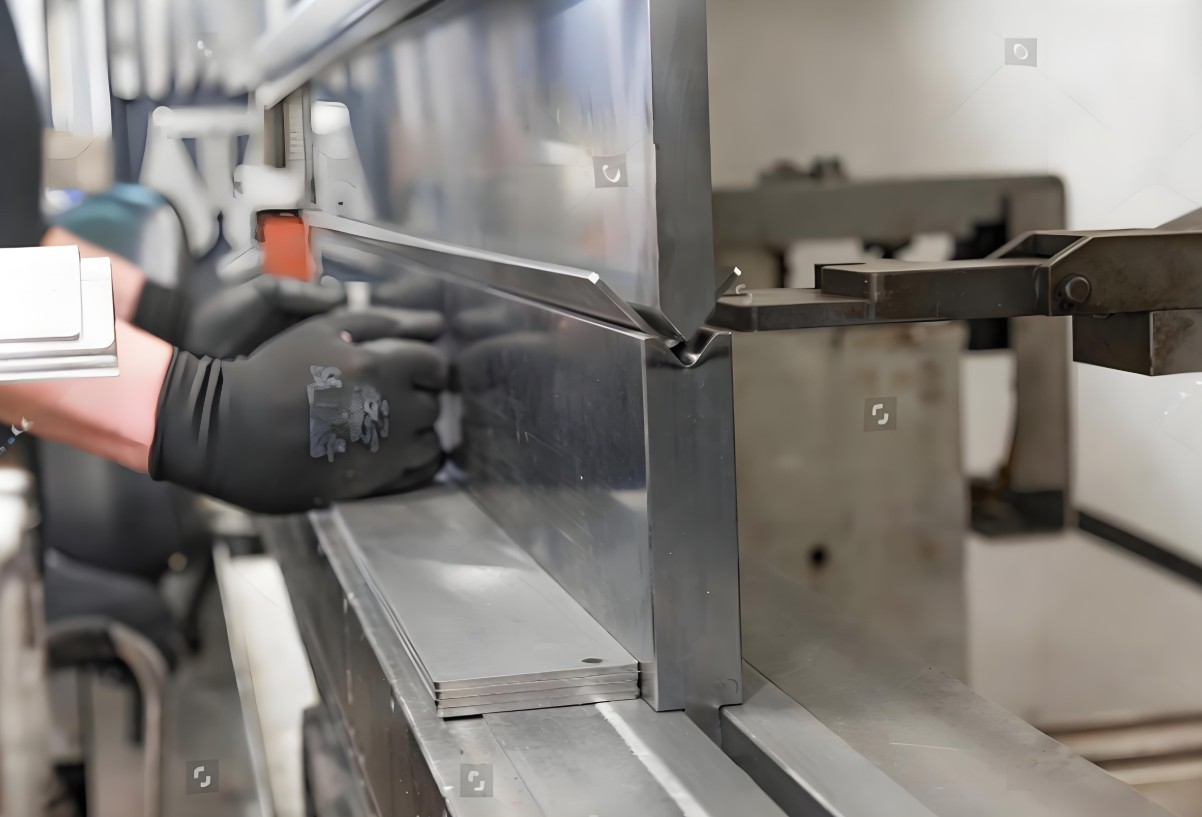

Độ dày tối đa cho uốn kim loại tấm phụ thuộc vào tính chất vật liệu, khả năng của thiết bị và hình học uốn. Trong hầu hết các xưởng gia công, giới hạn thực tế cho thép thường và nhôm là khoảng 10–12 mm, trong khi thép không gỉ gần mức 10 mm do độ bền và độ đàn hồi ngược cao hơn. Bằng cách hiểu rõ những giới hạn này,các nhà sản xuất uốn kim loại tấmcó thể đạt được kết quả đáng tin cậy, tiết kiệm chi phí mà không ảnh hưởng đến chất lượng.
Loại vật liệu (thép, thép không gỉ, nhôm, hợp kim, v.v.): độ bền, độ dẻo, độ đàn hồi ngược và độ cứng đều ảnh hưởng đến lực và dụng cụ cần thiết.
Thiết bị uốn: lực ép (tonnage) hoặc khả năng chịu lực của máy uốn (press brake) hoặc máy gấp; là loại thủ công, thủy lực hay CNC.
Bán kính và góc uốn: vật liệu dày hơn đòi hỏi bán kính uốn lớn hơn để tránh nứt hoặc đàn hồi ngược quá mức.
Cấu hình khuôn và dụng cụ: kích thước khe V, giá đỡ khuôn dưới, hình dạng chày và khe hở.
Hình dạng chi tiết và khoảng cách các đặc điểm: chiều dài gờ, khoảng cách đến cạnh hoặc lỗ, và các đặc điểm như mép gấp hoặc gân tăng cứng có thể giới hạn độ dày có thể uốn thành công.
| Vật liệu | Độ dày uốn tối đa xấp xỉ | Ghi chú |
| Thép carbon (thép tiêu chuẩn, thép nhẹ) | Lên đến 12 mm (~0.47 in) trong điều kiện xưởng thông thường cho uốn thường (uốn 90°, khe V hợp lý) [1] | Có thể uốn các độ dày lớn hơn với máy uốn CNC lực ép lớn và bề rộng khe V lớn. |
| Thép không gỉ | Lên đến 10 mm (~0.39 in) trong nhiều cơ sở gia công cho uốn 90° | Đòi hỏi dụng cụ cẩn thận và bán kính uốn lớn hơn; đàn hồi ngược đáng kể hơn. |
| Nhôm | Lên đến 12 mm (~0.47 in) cho nhiều loại nhôm trong sản xuất sử dụng máy uốn hoặc khuôn dập | Nhôm dẻo hơn nên dễ uốn hơn, nhưng cần chú ý đến sự kết hợp độ dày + bán kính uốn + xử lý nhiệt. |
| Vật liệu rất dày/đặc biệt | 20 mm trở lên trong cán hoặc tạo hình chuyên dụng, chẳng hạn như cán tấm hoặc uốn tấm dày [2] | Thường không phải uốn kim loại tấm theo nghĩa thông thường, mà giống như tạo hình tấm hoặc cán hơn là uốn bằng máy uốn. |
Máy uốn thủ công hoặc nhỏ: thường giới hạn ở các cỡ mỏng. Ví dụ, dưới ~4–6 mm tùy loại vật liệu.
Máy uốn thủy lực/CNC: có thể xử lý vật liệu dày hơn nhiều tùy theo lực ép. Ví dụ, với thép nhẹ, một số máy uốn được chỉ định uốn lên đến ½ inch (≈12,7 mm) hoặc hơn ở dạng tấm, nếu đủ lực và hình học khuôn phù hợp. [3]
Máy cán hoặc tạo hình: đối với các đặc điểm cong hoặc hình trụ (uốn cuộn), độ dày có thể cao hơn nhiều (20–50 mm+), nhưng điều này nằm ngoài định nghĩa uốn kim loại tấm thông thường.
Theo quy tắc thông thường, nhiều xưởng coi 6 mm (~0,24 in) là giới hạn thực tế cho uốn kim loại tấm, đặc biệt với thép tiêu chuẩn, bằng máy uốn thông thường mà không cần khuôn quá lớn hoặc thiết lập đặc biệt. [4] Đối với uốn 90°, các tấm dày hơn ~10-12 mm đòi hỏi lực lớn hơn nhiều và thường yêu cầu dụng cụ tùy chỉnh. Bán kính uốn trong tối thiểu có xu hướng tăng theo độ dày, thường bằng hoặc lớn hơn độ dày vật liệu đối với nhiều kim loại, để tránh nứt.
MAXTECH CNC có thể uốn các tấm kim loại dày đến 10 mm, tùy thuộc vào loại kim loại, như một phần trong dịch vụ uốn kim loại tấm của họ. Chúng tôi cũng có thể xử lý các tấm rất mỏng, với độ dày tối thiểu khoảng 0,5 mm.
Đối với uốn kim loại tấm thông thường (90°, sử dụng máy uốn), 10-12 mm là ngưỡng trên thực tế cho thép và nhôm tại nhiều xưởng. Thép không gỉ có xu hướng có giới hạn thực tế tương tự hoặc thấp hơn một chút. Vượt quá mức đó, uốn trở nên giống như tạo hình tấm hoặc cán, cần máy móc hạng nặng.
Tham khảo:
[1] https://247tailorsteel.com/en/submission-guidelines/guidelines-for-bending
[2] https://www.komaspec.com/about-us/blog/guide-to-sheet-metal-bending/
[3] https://shop.adhmt.com/press-brake-metal-thickness-guidelines/
[4] https://www.xometry.com/resources/sheet/sheet-metal-bending/
